特性
- 满足SFF-8472的所有控制、监测要求
- APC环路和温度LUT控制激光器偏置，用于补偿跟踪误差
- 激光调制受控于温度LUT
- 六路模拟监视通道：温度、V CC 、MON1–MON4
- 两路9位Σ-Δ输出，其LUT包含36个温度数据
- 数字I/O引脚：五路输入、五路输出
- 完整的故障管理系统，提供可屏蔽的激光器关断功能
- 灵活的两级密码架构提供三级安全保护
- 256个附加字节位于A0h从地址
- I²C兼容接口
- 主机通过3线接口与MAX3798/MAX3799激光驱动器/限幅放大器通信
- +2.85V至+3.9V工作电压范围
- -40°C至+95°C工作温度范围
- 28引脚TQFN (5mm x 5mm)封装

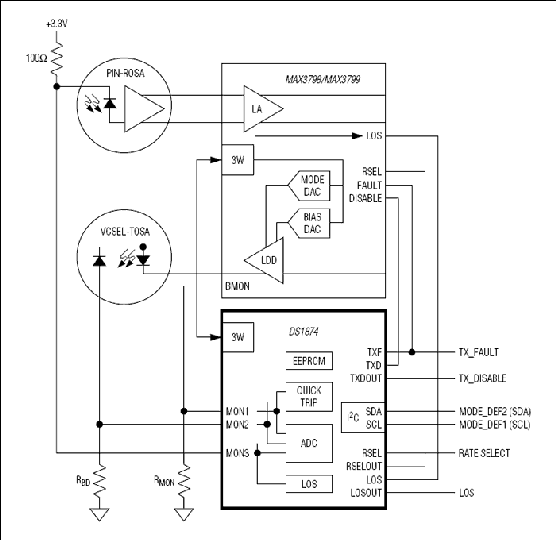

DS1874控制和监测SFF、SFP和SFP+模块的全部功能，包括SFF-8472的所有功能。DS1874结合MAX3798/MAX3799激光驱动器/限幅放大器提供了APC环路、调制电流控制以及视觉保护等功能。DS1874持续监测大输出电流、大偏置电流以及低和高传输功率，以确保在无需外部元件的条件下关断激光器以满足视觉保护要求。六个ADC通道分别监测V CC 、温度和四路外部监视输入(MON1–MON4)，可以满足全部监测要求。MON3为差分输入，支持宽至V CC 的共模范围。同时还提供带温度查找表(LUT)的两路数模转换(DAC)输出，用于附加的监测和控制功能。
应用
- SFF、SFP和SFP+收发器模块
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
产品 1 |
||||
|
过期 |
具有模拟LDD接口的SFP+控制器 |
|||
|
光纤监测和控制 1 |
||||
|
不推荐用于新设计 |
双路、温度控制电阻器，具有内部校准监测器和加密保护 |
|||
|
激光驱动器 1 |
||||
|
不推荐用于新设计 |
1.0625Gbps至10.32Gbps、完全集成的低功耗SFP+限幅放大器和VCSEL驱动器 |
|||
