特性
-
可选开关频率：
- 125kHz/250kHz (MAX1680)
- 500kHz/1MHz (MAX1681)
- 支持使用小电容（MAX1681为1µF）
- 输出电流：125mA
- 3.5Ω输出阻抗
- 逻辑控制关断电流：1µA

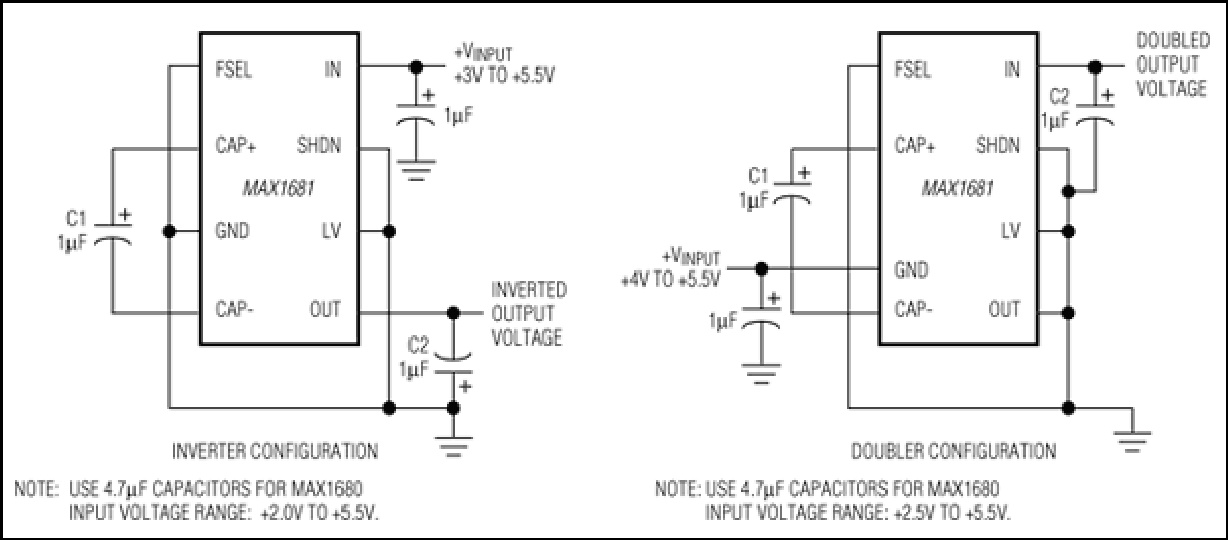

- 可配置为电压反相器或倍压器
- 输入电压范围：+2.0V至+5.5V
- 采用8引脚SO封装
- 效率为90%
MAX1680/MAX1681无电感开关电容电压转换器可将+2.0V输入电压反相至+5.5V或将输入电压翻倍，同时提供高达125mA的输出电流。它们具有可选频率选项，支持使用小电容：4.7µF (MAX1680)、1µF (MAX1681)。这些电荷泵器件具有高输出电流能力，非常适合替代基于电感的稳压器，后者需要更昂贵的外部元件和额外的电路板空间。
这些器件的等效输出电阻（典型值为3.5Ω）使其能够提供高达125mA的电流，而压降仅为440mV。关断功能可将静态电流降至1µA以下。MAX1680/MAX1681采用8引脚SO封装。对于以更小的µMAX ® 封装提供高达50mA电流的器件，请参考MAX860/MAX861数据手册。
应用
- 接口供电
- 本地负电源
- MOSFET偏置
- 运算放大器电源
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX1680ESA+ |
Small-Outline IC, Narrow (0.15in)
|
|
|
| MAX1680ESA+T |
Small-Outline IC, Narrow (0.15in)
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
6月 2, 2023
- 2361E
WAFER FAB
MAX1680ESA+
量产
MAX1680ESA+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
6月 2, 2023
- 2361E
WAFER FAB
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
非稳压倍压/反相电荷泵 1 |
||||
|
量产 |
50mA、频率可选的开关电容电压变换器 |
|||
