MAX1242数据手册和产品信息

发布时间: 2024-11-11 09:17:58
来源: analog.com

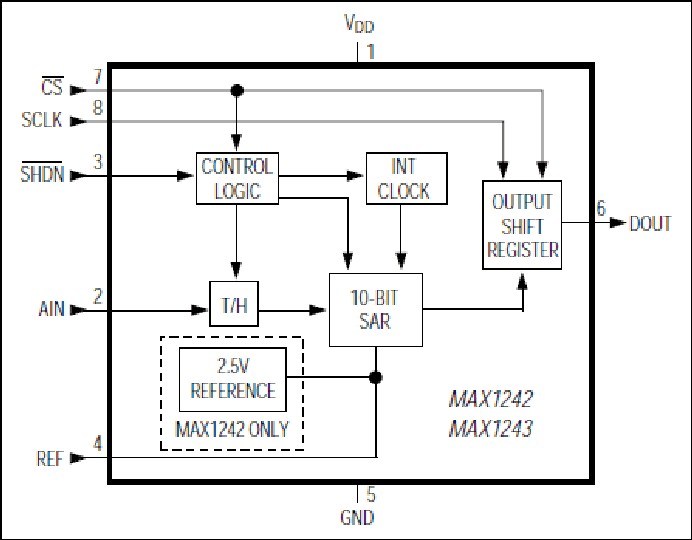

MAX1242、MAX1243:功能框图
.
特性
  • +2.7V至+5.25V单电源供电
  • 10位分辨率
  • 内部2.5V基准电压源(MAX1242)
  • 小尺寸:8引脚PDIP和SO封装
  • 低功耗:
    • 3.7mW(73ksps,MAX1242)
    • 3mW(73ksps,MAX1243)
    • 66µW(1ksps、MAX1243)
    • 5µW(关断模式)
  • 内部采样/保持
  • SPI/QSPI/MICROWIRE 3线串行接口
  • 引脚兼容的12位升级产品:MAX1240/MAX1241
.

MAX1242/MAX1243均为低功耗、10位模数转换器(ADC),采用8引脚封装。它们采用+2.7V至+5.25V单电源供电,均为7.5µs逐次逼近型ADC,具有快速采样/保持(1.5µs)功能,提供片内时钟和高速3线串行接口。

在73ksps最大采样速度下,功耗仅为3mW (V DD = 3V)。2µA关断模式可在吞吐速率较慢的情况下降低功耗。

MAX1242具有2.5V内部基准电压源,而MAX1243需要外部基准电压源。MAX1243接受0V至V REF 的信号,基准电压源输入范围包括正电源轨。外部时钟从直接连接到标准微控制器I/O端口的3线接口访问数据。该接口与SPI、QSPI 和MICROWIRE ® 兼容。

这些转换器不仅具有出色的交流特性和低功耗,而且简单易用并采用小封装尺寸,非常适合远程传感器和数据采集应用,或其他对功耗和空间要求苛刻的电路。MAX1242/MAX1243采用8引脚PDIP和SO封装。

应用

  • 隔离数据采集
  • 便携式数据记录
  • 过程控制监控
  • 温度测量
  • 测试设备
. .

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX1242ACSA+ Small-Outline IC, Narrow (0.15in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX1242AESA+ Small-Outline IC, Narrow (0.15in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX1242AESA+T Small-Outline IC, Narrow (0.15in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX1242BCPA+ Plastic Dual-In-Line, Narrow (0.3in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX1242BCSA+ Small-Outline IC, Narrow (0.15in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX1242BCSA+T Small-Outline IC, Narrow (0.15in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX1242BEPA+ Plastic Dual-In-Line, Narrow (0.3in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX1242BESA+ Small-Outline IC, Narrow (0.15in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX1242BESA+T Small-Outline IC, Narrow (0.15in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
.

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 30, 2020

- 1702R2

ASSEMBLY

MAX1242ACSA+

量产

MAX1242AESA+

量产

MAX1242AESA+T

量产

MAX1242BESA+

量产

MAX1242BESA+T

量产

5月 22, 2018

- 1702N

ASSEMBLY

MAX1242BCSA+

量产

MAX1242BCSA+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 30, 2020

- 1702R2

arrow down

ASSEMBLY

MAX1242ACSA+

量产

MAX1242AESA+

量产

MAX1242AESA+T

量产

MAX1242BESA+

量产

MAX1242BESA+T

量产

5月 22, 2018

- 1702N

arrow down

ASSEMBLY

MAX1242BCSA+

量产

MAX1242BCSA+T

量产

.
部分模型 产品周期 描述

单通道模数转换器 2

过期

+2.7V、低功耗、2通道、108ksps、串行10位ADC,8引脚µMAX封装

量产

+2.7V、低功耗、12位串行ADC,8引脚SO封装

多路复用模数转换器 4

量产

+2.7V、低功耗、2通道、108ksps、串行10位ADC,8引脚µMAX封装

量产

2.7V至3.6V和4.5V至5.5V、低功耗、4/12通道、2线串口、10位ADC

量产

2.7V至3.6V和4.5V至5.5V、低功耗、4/8/12通道、2线串口、10位ADC

量产

低功耗、1/2通道、I²C、10位ADC,采用1.9mm x 2.2mm超小尺寸封装
