特性
- 具有电压快速恢复功能的齐纳特性可防止ESD冲击
- 高雪崩电压、低漏电流和低电容避免信号衰减
- 兼容所有5V逻辑系列
- 节省空间、低电感TSOC表面贴装封装
- 片内5Ω电阻用于阳极和阴极端子的隔离
- 工业温度范围

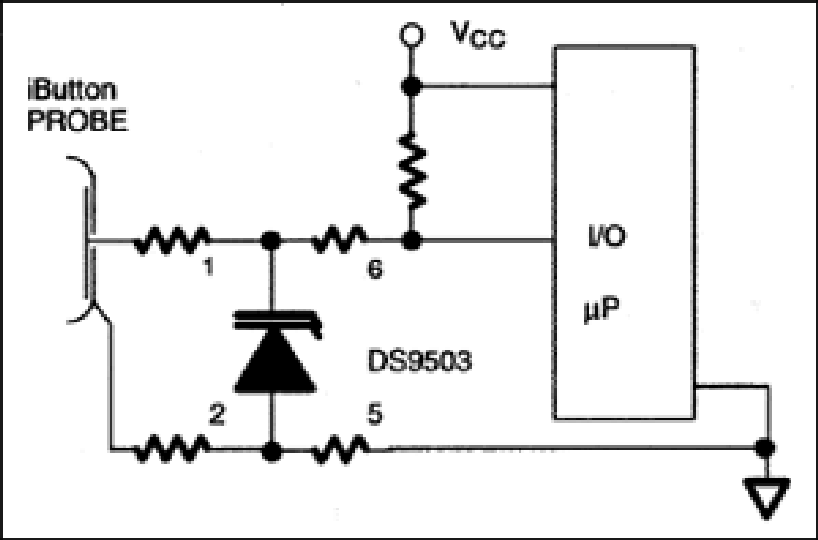

DS9503是一款适用于1-Wire ® 接口的ESD保护器件。与DS9502相比，DS9503片内包含两个5Ω隔离电阻。尽管5Ω在通信过程中可以忽略不计，但在ESD事件期间它们代表相对于导电二极管的高阻抗。因此，二极管吸收能量，而电阻进一步隔离和保护封装另一侧的电路。如果与I/O端口已具有强大ESD保护的电路一起使用，则ESD保护级别将提高到27kV以上（IEC 801-2基准电压模型）。如果异常ESD冲击超出其最大额定值，DS9503最终将出现“短路”故障，从而防止进一步损坏。
在正常工作期间，DS9503的行为类似于齐纳二极管。当电压超过触发电压时，器件的I/V特性将“快速恢复”，允许相同或更高量的电流流动，但电压显著降低。只要维持最小电流或电压，器件就会保持在“快速恢复模式”。如果电压或电流降至保持电压或保持电流，器件将突然转变为正常模式并仅传导很小的漏电流。
3rd Party Solutions 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| DS9503P+ |
Thin Small-Outline C-Lead
|
|
|
| DS9503P+T&R |
Thin Small-Outline C-Lead
|
|
