南京芯干线 48V-1KW 逆变器 | Renesas 瑞萨电子

发布时间: 2024-11-21 15:00:11
来源: renesas.com

概览

简介

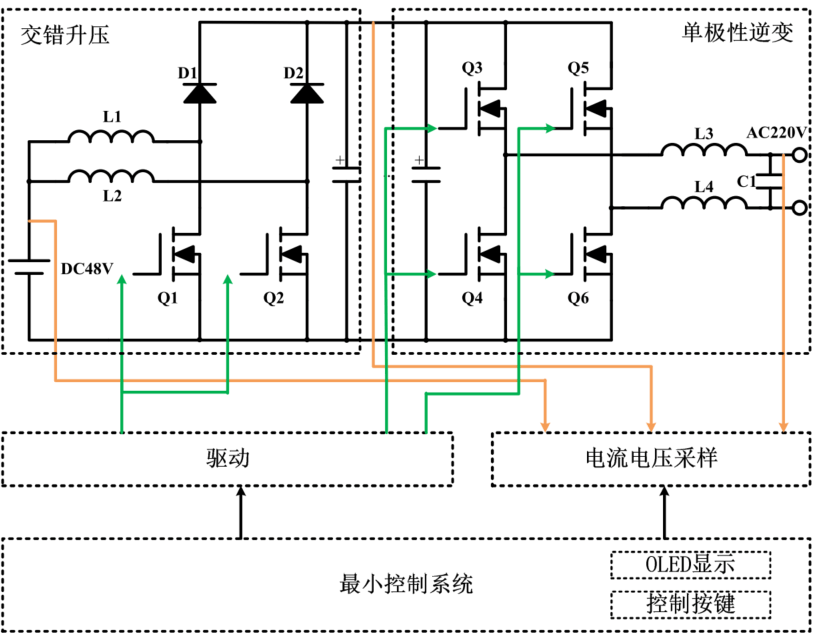

该方案基于瑞萨RA系列MCU产品 RA6T2 ，采用单极性 SPWM 控制方法， PID 闭环算法实现了48V DC 到 220V AC 的 1KW 逆变，整机效率大于95%。RA6T2 将 Arm Cortex®-M33 与用于电机控制的硬件加速器以及高速120MHz 闪存相结合。 它还可以实现下一代高速、高响应电机算法以及先进数字电源算法，并提高通信处理等并行性

图像

特性

  • 使用最小资源实现的逆变核心模块
    • Flash、RAM小于10KB
    • 8通道ADC
    • 6通道PWM
  • 集成多种保护功能
    • 输入软启动
    • 输入欠压，输入过压保护
    • 输出短路、过流保护
    • 温度保护

产品对比

应用

应用

  • 不间断电源
  • 家庭储能
  • 便携式储能

文档

类型 文档标题 日期
产品简述 PDF 458 KB
1 item
