特性
- 符合AISG v3.0标准
- 具有4:1多路复用器的全集成式调制解调器，有助于实现1个调制解调器与多达4个端口之间的连接
-
接收器宽输入动态范围
- -23dBm至+5dBm（输入50Ω）
- 可调接收器灵敏度阈值：-20.5dBm至-15dBm
- 可调发射机输出电平：-0.5dBm至+7.0dBm（输入50Ω）
- 符合AISG v3.0/v2.0规范的输出发射要求
- 自动定向输出
- 在塔顶设备中无需微控制器即可处理总线仲裁
-
支持所有AISG v2.0数据速率
- 9.6kbps（默认）(AISG v3.0)
- 38.4kbps和115.2kbps，向后兼容
- 带通滤波器符合中心频率为2.176MHz的AISG v3.0协议
- 电源电压：3.0V至5.5V
- 独立逻辑电源
- 小型4mm x 4mm 20引脚TQFN封装

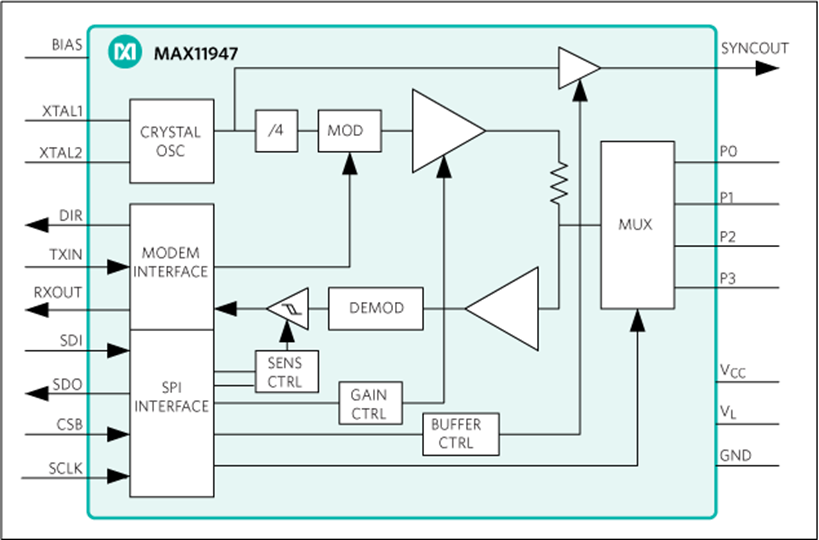

MAX11947是符合AISG v2.0和v3.0标准的全集成式调制解调器，具有4:1多路复用器，有助于实现单个调制解调器与多达四个RF端口之间的连接。MAX11947接收器的典型动态范围为20dB，集成了带通滤波器，其工作载波频率为2.176MHz，具有200kHz窄带宽，完全符合AISG频谱发射特性要求。它能够以所需的9.6kbps和高达115.2kbps速率调制OOK信号，向后兼容旧版AISG标准。输出功率可以通过内部寄存器设置在0dBm以下至+6dBm以上范围内调节变化，以补偿外部电路和布线中的损耗。接收器灵敏度阈值也可在默认的-15dBm至-20dBm以下范围内调节，以适应通过外部分路器造成的功率损耗。MAX11947还提供方向输出，以便在塔顶设备中进行RS-485总线仲裁。MAX11947采用小型4mm x 4mm 20引脚TQFN封装，额定温度范围为-40°C至+105°C。
应用
- 基站单主和多主控制器（SALD和MALD）
- 2MHz OOK调制解调器应用
- 天线阵列
- 天线线路设备(ALD)
- 基站单主控制器和多主控制器
- RS485半双工同轴链路
- 智能直流偏置器(Bias-T)
- 塔顶放大器(TMA)
