特性
- DirectDrive技术省去大尺寸的隔直电容
- SmartSense技术自动检测短路
- 低达5mA的静态电流
-
固定增益，无需外部反馈网络
- MAX9720A：-1V/V
- MAX9720B：-1.41V/V
- 每声道输出功率50mW
- 0.003%的超低THD+N
- 高PSRR (217Hz时，92dB)
- 内部集成的咔嗒声和噼噗声抑制功能
- 1.8V至3.6V单电源工作
- 过热保护功能
-
提供节省空间的封装
- 16引线点UCSP封装(2mm x 2mm x 0.6mm)
- 16引脚TSSOP封装

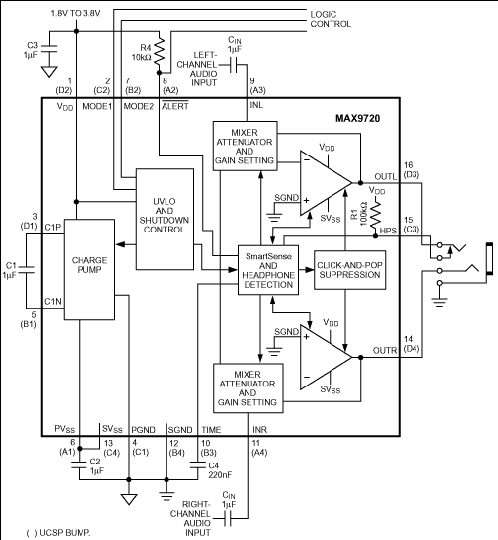

MAX9720立体声耳机放大器集成了Maxim的DirectDrive和SmartSense技术，可自动检测单声道/立体声模式。传统的耳机放大器在耳机和放大器之间需要一个大尺寸的隔直电容。DirectDrive可以在单电源供电的情况下产生一个以地为基准的输出，无需大尺寸的隔直电容，可以节省成本、减小电路板空间和降低元件高度。
SmartSense自动探测左声道或者右声道运放输出的短路状态。发生故障时，出现短路的输出被自动禁止，而立体声输入信号被自动混合，并通过剩下的有效通道输出。此功能在手机和PDA等应用中非常有用，因为在此类应用中，耳机插孔可能经常有很多不同负载的耳机接入。SmartSense既能防止损坏放大器，同时还避免输出短路时电池能量被耗尽。
MAX9720每个声道能够向16Ω的负载提供高达50mW的输出，并且具有0.003%的超低THD+N。高(217kHz时92dB)的电源纹波抑制比(PSRR)允许器件在没有任何附加调节器的情况下，在充满噪声的数字电源下工作。MAX9720的增益为内部设置，这样将进一步减少元件数量。该器件具有两个不同增益的版本(MAX9720A的-1V/V，MAX9720B的-1.41V/V)。耳机输出具有完备的杂音抑制电路，可以消除启动和关断时的音频脉冲。关断模式具有250µs快速导通时间。
MAX9720工作在1.8V至3.6V的单电源下，仅消耗5mA的电源电流。MAX9720还具有过热保护，规定工作在-40°C至+85°C的温度范围内。MAX9720采用微型(2mm x 2mm x 0.6mm)的16焊球晶片级封装(UCSP™)以及16引脚的TSSOP封装。
应用
- 蜂窝电话
- MP3播放器
- 笔记本电脑
- PDA
- 便携式音频装置
- 智能电话
- 平板PC
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX9720AEUE+ |
16-TSSOP_4.4-4.4_MM
|
|
|
| MAX9720AEUE+T |
16-TSSOP_4.4-4.4_MM
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
12月 11, 2018
- 1754N
ASSEMBLY
MAX9720AEUE+
量产
MAX9720AEUE+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
12月 11, 2018
- 1754N
ASSEMBLY
