特性
- 8通道架构
- 高集成度适合超声成像应用
- 与超声VGA及CW多普勒波束形成器MAX2038引脚兼容
-
最大增益、增益范围以及输出基准噪声性能经设计优化，适合与12位ADC连接
- 最大增益为29.5dB
- 总增益范围为42dB
-
在5MHz下，具有22nV/
的超低输出基准噪声
- 与10位版本的MAX2035/MAX2036引脚兼容
- 绝对增益误差为±0.25dB
- 可切换的输出VGA箝位功能，不会造成ADC过驱动
- 全差分VGA输出，可直接驱动ADC
- 增益可调，动态范围达42dB
- V OUT = 1.5V P-P ，f IN = 5MHz时， HD2为-70dBc
- V OUT = 1.5V P-P ，f IN = 5MHz时，双音超声规范* IMD3为-52dBc
- 每通道功耗为120mW

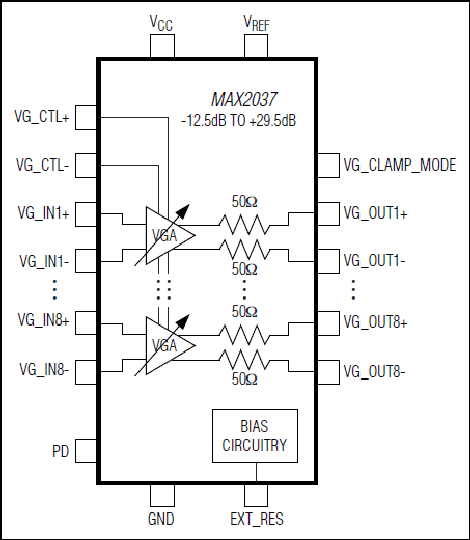

MAX2037是8通道可变增益放大器(VGA)，专门针对超声成像和多普勒仪应用而设计，具有高线性、高动态范围以及低噪声的性能。每个放大器都具有差分输入和输出，总增益范围为42dB (典型值)。此外，VGA还具有超低的输出基准噪声，适合与12位ADC连接。
MAX2037的VGA经过优化后，具有小于±0.25dB的绝对增益误差，确保通道间超声波束形成的聚集误差最小。器件的差分输出可通过外部无源抗混叠滤波器直接驱动超声波ADC。每个放大器的输出具有可切换的箝位功能，用于限制输出信号，从而防止ADC过驱动或饱和。
器件的动态性能经过优化后，大大降低了失真，支持二次谐波成像。在V OUT = 1.5V P-P 和f IN = 5MHz时，该器件的二次谐波失真为-70dBc，在V OUT = 1.5V P-P 和f IN = 5MHz时，超声规范*双音3阶互调失真为-52dBc。
MAX2037工作电源为+5.0V，每通道功耗仅120mW。该器件采用带裸露焊盘的100引脚TQFP封装。在0°C至+70°C温度范围内确保电气性能。
应用
- 声纳系统
- 超声成像
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
标准高速模数转换器 13 |
||||
|
量产 |
八路、10位、50Msps、1.8V ADC，串行LVDS输出 |
|||
|
过期 |
八路、12位、50Msps、1.8V ADC，串行LVDS输出 |
|||
|
量产 |
八路、12位、65Msps、1.8V ADC，串行LVDS输出 |
|||
|
量产 |
四路、12位、40Msps、1.8V ADC，串行LVDS输出 |
|||
|
量产 |
四路、12位、65Msps、1.8V ADC，串行LVDS输出 |
|||
|
量产 |
双路、10位、80Msps、3V供电、低功耗ADC，内置电压基准及并行输出 |
|||
|
量产 |
双路、10位、65Msps、+3V、低功耗ADC，内置电压基准及并行输出 |
|||
|
量产 |
双路、10位、40Msps、3V、低功耗ADC，内置电压基准及并行输出 |
|||
|
量产 |
双路、10位、40Msps、3V、低功耗ADC，内置电压基准及复用并行输出 |
|||
|
推荐新设计使用 |
10位、60Msps、3.0V、低功耗ADC，内置电压基准 |
|||
|
推荐新设计使用 |
10位、40Msps、3.0V、低功耗ADC，内置电压基准 |
|||
|
量产 |
超低功耗、45Msps、双路、8位ADC |
|||
|
量产 |
超低功耗、22Msps、双路、8位ADC |
|||
|
产品 3 |
||||
|
|
四通道、超低噪声放大器，具有数字可编程输入阻抗 |
|||
|
|
超声可变增益放大器 |
|||
|
|
八路、12位、40Msps、1.8V ADC，串行LVDS输出 |
|||
