特性
- USB 2.0全速(12Mbps)与USB 1.1信号切换
- 切换大于V CC 的信号
- 电源范围为+2V至+5.5V
- 3.5Ω/7Ω导通电阻
- 30pF导通电容(7Ω开关)
- -3dB带宽为150MHz
- 与1.8V逻辑兼容
-
低电源电流
- 0.01µA (MAX4853)
- 5µA (MAX4851)
- 10µA (MAX4851H/MAX4853H)
- 0.01nA低泄漏电流
- 采用节省空间的3mm x 3mm、16引脚TQFN封装
MAX4851/MAX4851H/MAX4853/MAX4853H系列是四路单刀/单掷(SPST)开关，工作在+2V至+5.5V单电源，可以处理超过电源摆幅的信号。这些开关具有3.5Ω低导通电阻与40pF导通电容，或7Ω低导通电阻与30pF导通电容，可理想用于音频与数据信号的切换。

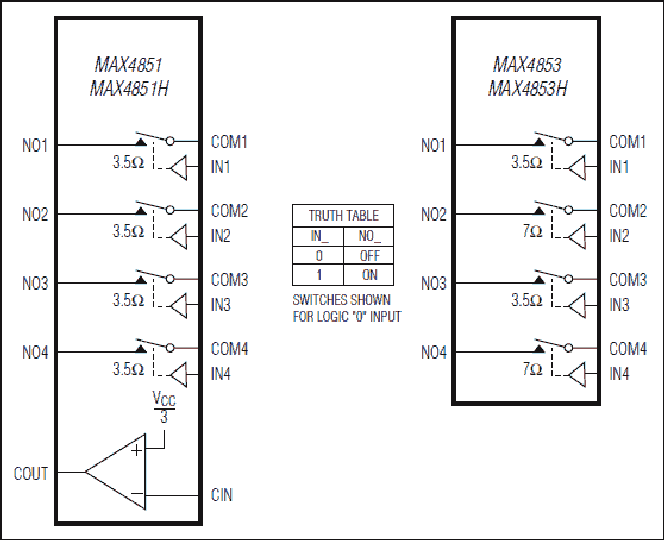

MAX4851/MAX4851H配置为四路SPST开关，并提供一个比较器，用于耳机检测或静音/发送功能。MAX4853/MAX4853H包含四路SPST开关，但不包含比较器。
对于超摆幅应用，这些器件提供直通或高阻选项。对于MAX4851/MAX4853，大于正电源(最大值为5.5V)的信号可不失真地通过开关；对于MAX4851H/MAX4853H，输入信号超摆幅时，开关输入变为高阻状态。
MAX4851/MAX4851H/MAX4853/MAX4853H采用节省空间的16引脚3mm x 3mm薄型QFN封装，工作在-40°C至+85°C扩展级温度范围。
应用
- 音频信号切换
- 蜂窝电话
- 笔记本电脑
- PDA及其它手持设备
- USB开关
