MAX5652数据手册和产品信息

发布时间:2024-11-11 09:20:26

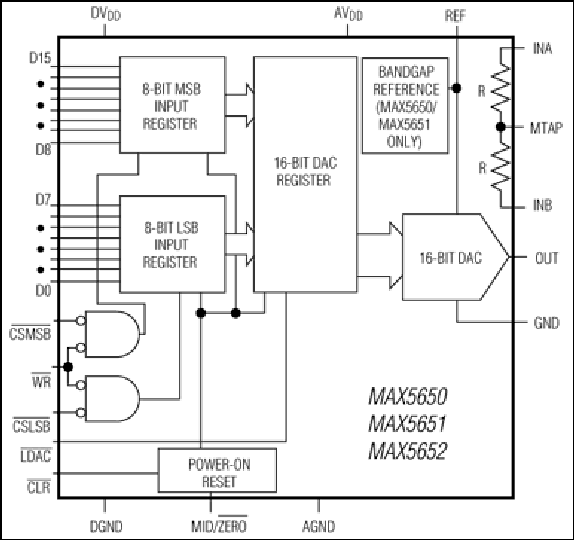

MAX5650、MAX5651、MAX5652:功能框图
.
特性
  • 16位分辨率
  • 并行16位或2字节双缓冲接口
  • 保证单调性
  • 整个温度范围内保持单调性
  • 最大INL:±4 LSB
  • 2µs快速建立时间
  • /CLR输入将输出复位至零或中间值
  • 集成精密电阻用于双极性工作
  • 内置精密带隙基准:
    +4.096V (MAX5650)
    +2.048V (MAX5651)
  • .

    MAX5650/MAX5651/MAX5652并行输入、电压输出、16位、数模转换器(DAC)可在整个扩展级温度范围内提供单调的16位输出电压。MAX5650/MAX5651内置精密的低漂移(10ppm/°C)带隙电压基准,而MAX5652需要外部基准。MAX5650采用+5V单电源供电,具有+4.096V内部基准。MAX5651可采用+3V或+5V单电源供电,具有+2.048V内部基准。MAX5652可采用+3V或+5V单电源供电,并接受+2V至AV DD 范围内的输入基准电压。MAX5650/MAX5651/MAX5652并行输入经过双缓冲,可配置为单16位宽度输入或2字节输入。MAX5650/MAX5651/MAX5652未缓冲的DAC电压输出范围为0至V REF

    MAX5650/MAX5651/MAX5652具有低有效硬件清除输入(/CLR),可清除寄存器,并根据MID//ZERO输入的状态将输出复位至零(0000h)或中间值(8000h)。这些器件内置匹配的比例调节电阻,可与外部精密运算放大器配合使用,从而产生双极性输出电压。

    MAX5650/MAX5651/MAX5652采用32引脚、5mm x 5mm TQFN封装,可确保工作在扩展级温度范围(-40°C至+85°C)。

    关于MAX5650/MAX5651/MAX5652的14位引脚兼容版本,请参考MAX5653/MAX5654/MAX5655的数据资料。

    关于MAX5650/MAX5651/MAX5652的12位引脚兼容版本,请参考MAX5656/MAX5657/MAX5658的数据资料。

    应用

    • 激励控制
    • 自动测试设备
    • 数字校准
    • 电机控制
    • 过程控制
    • 伺服环路
    • 波形发生器
    .
    文章来源于:analog.com    原文链接
