特性
- 监视四路欠压/过压状态
- 整个温度范围内具有1%的精度
- 用户可调的电压门限(低至0.4V)
- 具有内部上拉的漏极开路输出，减少了外部元件数目
- 手动复位输入
- 裕量使能输入
- 固定或可调的/RESET超时
- 在V CC = 1V的低电压下，仍可确保正确的输出逻辑状态
- 工作在-40°C至+125°C温度范围
- 小尺寸、4mm x 4mm、薄型QFN封装
MAX16063是精度为1%的可调节四路窗电压监视器，采用小尺寸、薄型QFN封装。该器件监视多路电源电压，当任何电压高于其过压门限或者低于其欠压门限时，都会产生故障信号，从而提高了系统可靠性。

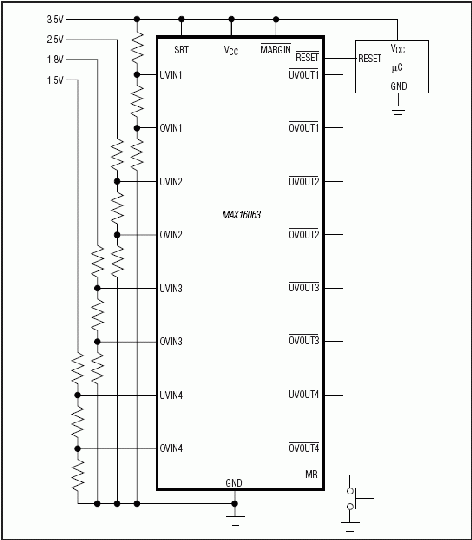

MAX16063提供用户可调的电压门限，允许监视低至0.4V的电压。可通过3个外部电阻设置每个窗监视器的过压门限和欠压门限。
每路被监视的电压门限都具有独立的开漏输出，用于指示故障情况。这些输出可以通过“线或”连接到一起，提供单个故障输出。漏极开路输出带有30µA内部上拉电流，但可由外部驱动至其它电平，以实现与其它逻辑电平的连接。
器件提供裕量控制输入，可在裕量测试或者上电后的任何时候禁止输出。器件还具有复位输出，当所有电压都处于其门限范围以内时，复位输出将在复位超时周期结束后解除复位状态。复位超时由内部设置为140ms (最小值)，但也可以通过外部电容将其调节至其它值。此外，MAX16063还提供手动复位输入。
器件采用4mm x 4mm薄型QFN封装，工作在-40°C至+125°C温度范围。
应用
- 汽车
- 多电压ASIC
- 网络/电信设备
- 服务器
- 存储设备
产品选型卡 1
模拟对话 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX16063TG+ |
24-TQFN-4X4X0.75
|
|
|
| MAX16063TG+T |
24-TQFN-4X4X0.75
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
6月 20, 2016
- 1612
ASSEMBLY
MAX16063TG+
量产
MAX16063TG+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
6月 20, 2016
- 1612
ASSEMBLY
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
四电源或多电源监控器 1 |
||||
|
量产 |
低电压、高精度、四路窗监测器，微型TQFN封装 |
|||
