特性
- 12 位分辨率
- 低噪声：73dB SNR
- 低功耗：1.5mW (在 100ksps)
- 100ksps/250ksps/500ksps 采样速率
- 2.35V 至 3.6V 单电源操作
- 无数据延迟
- 具 0.1μA 典型电源电流的睡眠模式
- 专用外部基准 (TSOT23-8 封装)
- 1V 至 3.6V 数字输出电源 (TSOT23-8 封装)
- SPI/MICROWIRE 兼容型串行 I/O
- 在 -40℃ 至 125℃ 的温度范围内保证运作
- 纤巧型 6 引脚和 8 引脚 TSOT-23 封装

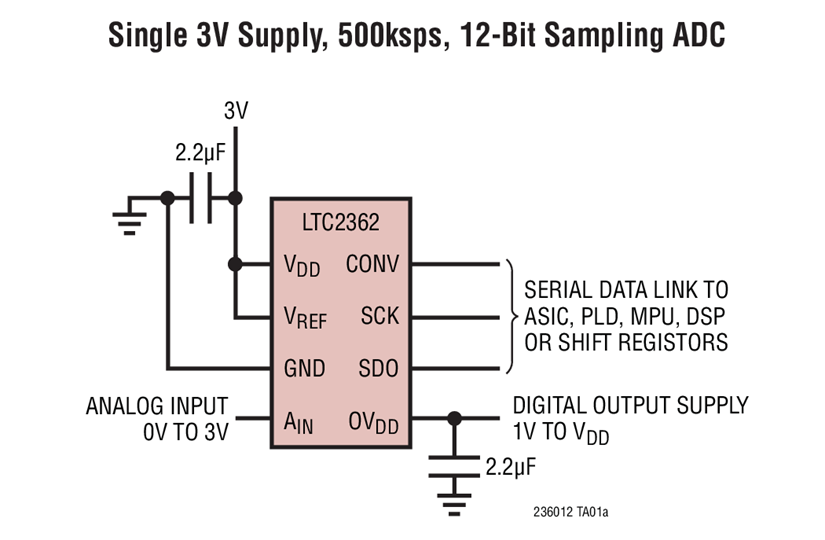

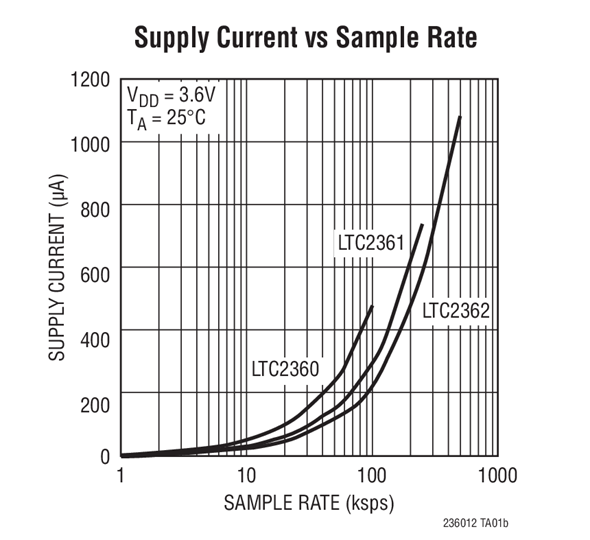

LTC2360/LTC2361/LTC2362是100ksps/250ksps/500ksps、12位、采样ADC，采用3V单电源供电，分别仅消耗0.5mA、0.75mA和1.1mA电流。由于这些器件在转换操作之后会自动关断，因此在较低的采样速率下电源电流将减小。LTC2360/LTC2361/LTC2362的满量程输入范围为0V至V
DD
或V
REF
。这些ADC采用6引脚和8引脚TSOT-23小型封装。
LTC2360/LTC2361/LTC2362提供串行接口、TSOT-23小型封装和高采样速率与功率比，因而非常适合紧凑的低功耗、高速系统应用。
在许多应用中，高阻抗单端模拟输入和以更小的跨度（低至1.4V满量程）运行的能力允许直接连接到传感器，从而无需增益级。
应用
.LTC2360/LTC2361/LTC2362提供串行接口、TSOT-23小型封装和高采样速率与功率比，因而非常适合紧凑的低功耗、高速系统应用。
在许多应用中，高阻抗单端模拟输入和以更小的跨度（低至1.4V满量程）运行的能力允许直接连接到传感器，从而无需增益级。
应用
- 通信系统
- 数据采集系统
- 手持式便携设备
- 不间断电源
- 电池供电系统
- 汽车
产品选型卡 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

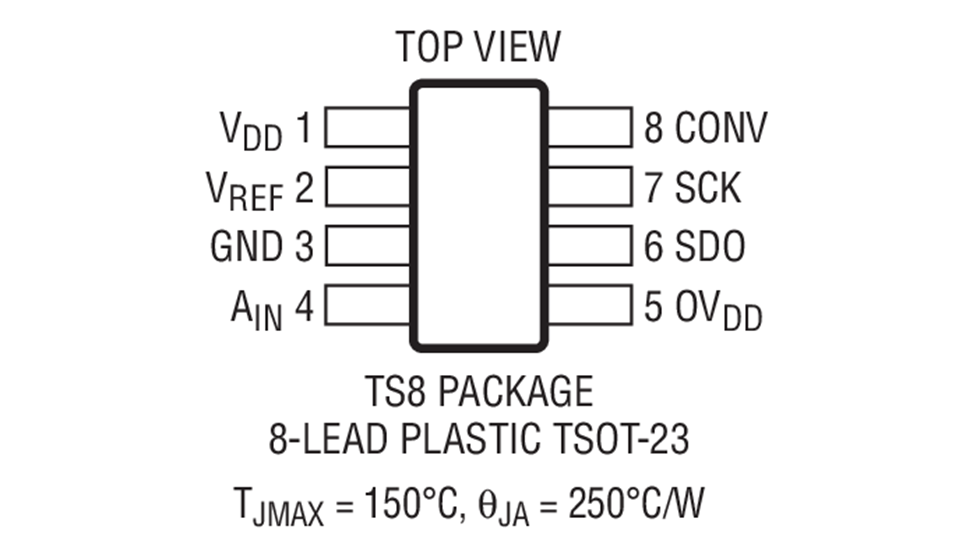

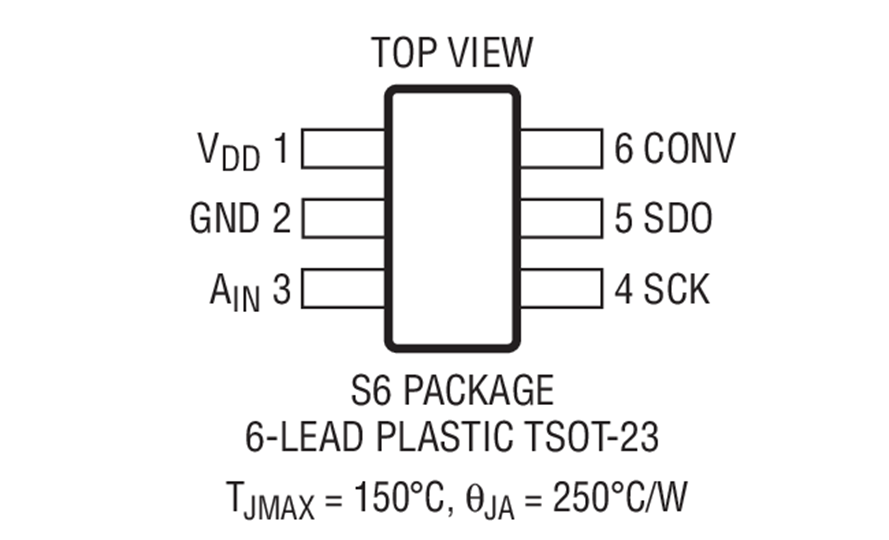

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC2362CS6#TRMPBF |
6-Lead TSOT-23
|
|
|
| LTC2362CS6#TRPBF |
6-Lead TSOT-23
|
|
|
| LTC2362CTS8#TRMPBF |
8-Lead SOT-23
|
|
|
| LTC2362CTS8#TRPBF |
8-Lead SOT-23
|
|
|
| LTC2362HS6#TRMPBF |
6-Lead TSOT-23
|
|
|
| LTC2362HS6#TRPBF |
6-Lead TSOT-23
|
|
|
| LTC2362HTS8#TRMPBF |
8-Lead SOT-23
|
|
|
| LTC2362HTS8#TRPBF |
8-Lead SOT-23
|
|
|
| LTC2362IS6#TRMPBF |
6-Lead TSOT-23
|
|
|
| LTC2362IS6#TRPBF |
6-Lead TSOT-23
|
|
|
| LTC2362ITS8#TRMPBF |
8-Lead SOT-23
|
|
|
| LTC2362ITS8#TRPBF |
8-Lead SOT-23
|
|
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
I²C 隔离器 1 |
||||
|
量产 |
具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I 2 C μModule 隔离器 |
|||
LinearLab Tools
Info:False
A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.
评估套件 1

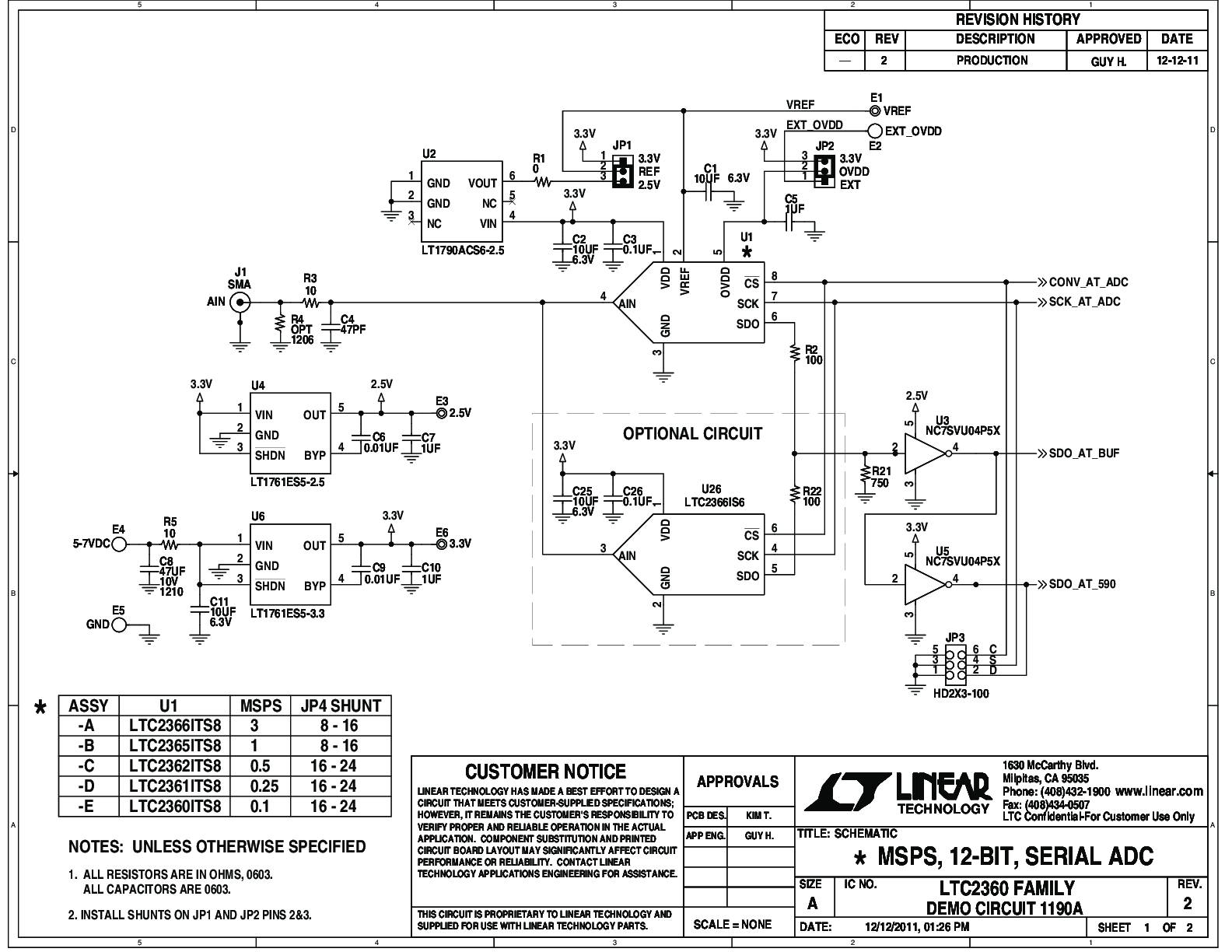

DC1190A-C
LTC2362 Demo Board | 12-Bit, 500ksps SAR ADC (Requires DC590B for DC Apps, DC890B for AC Apps)
