特性
- 小尺寸的SC70封装(SOT23的一半大小)
-
超低电源电流
- 每路350nA (MAX9119/MAX9120)
- 加基准每路比较器600nA (MAX9117/MAX9118)
- 工作电压可低至+1.6V
- 内置1.252V ±1.75%基准(MAX9117/MAX9118)
- 输入电压范围超出电源200mV
- CMOS推挽式输出具有±5mA驱动能力(MAX9117/MAX9119)
- 另有开漏输出器件(MAX9118/MAX9120)
- 无短路切换
- 内部滞回实现干净切换
- 输入过驱动时输出不发生反相
MAX9117–MAX9120纳安级功耗比较器采用小尺寸SC70封装，具有Beyond-the-Rails™输入，并保证工作于低至+1.6V。MAX9117/MAX9118带有片上1.252V ±1.75%基准，仅消耗极低的600nA电源电流，而MAX9119/MAX9120 (无基准)只需350nA的供电电流。这些特性使MAX9117–MAX9120系列比较器特别适合于2节电池的监视/管理。

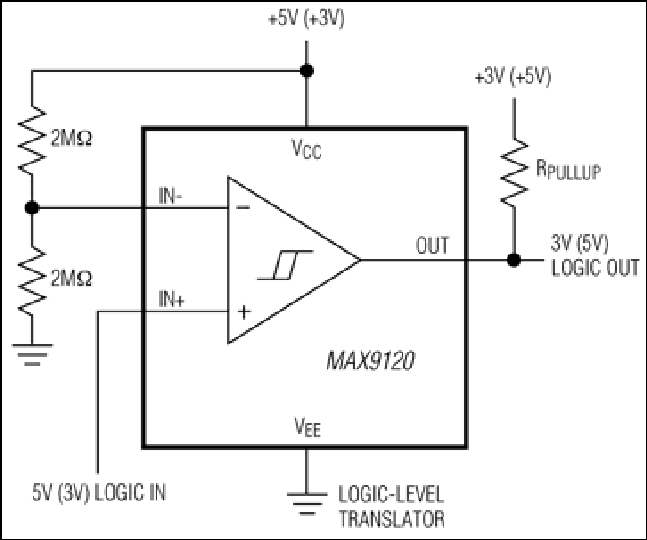

独特的输出级设计限制了输出切换时的电源电流浪涌，有效避免了电源扰动(常见于许多其他比较器)。这种设计同时也降低了器件的动态功耗。MAX9117/MAX9119具有推挽式输出级，可以吸收和源出电流。内部输出驱动器在推动5mA负载时能够达到满摆幅输出。MAX9118/MAX9120采用开漏输出级，适合于混合电压系统的设计。所有器件都可提供超小型5引脚SC70封装。
应用
- 2节电池监视/管理
- 医疗仪器
- 移动通信
- 笔记本电脑与PDA
- 地或电源线检测
- 遥感勘测与远端系统
- 门限检测器/鉴别器
- 超低功耗系统
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX9118EXK+ |
5-SC70-N/A
|
|
|
| MAX9118EXK+T |
5-SC70-N/A
|
|
评估套件 1
MAXNANOPWRBD
MAX32660、MAX11615、MAX40007、MAX9119、MAX9634、MAX17222的评估套件
