MAX1917 跟踪、可吸入/源出电流、同步buck控制器,用于DDR存储器及端接电源

发布时间: 2024-11-11 09:19:35
来源: analog.com

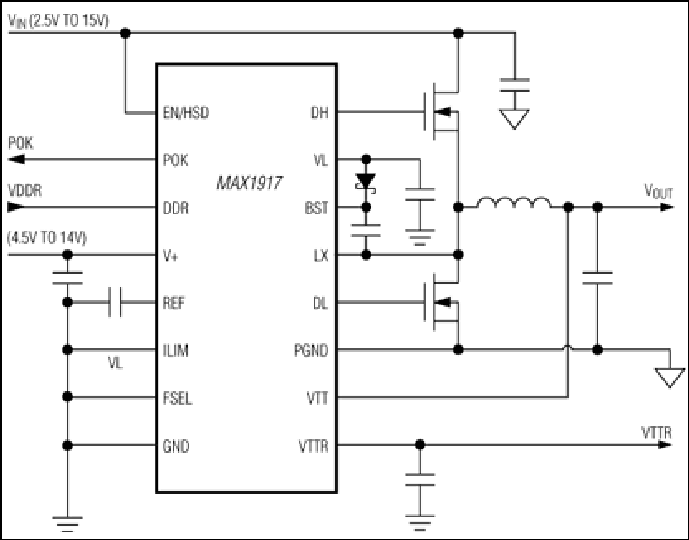

MAX1917:典型工作电路
.
特性
  • 25A灌出和灌入电流
  • 自动设置VTT到1/2V DDR
  • VTT和VTTR在1%的1/2V DDR
  • 更小尺寸的输出电容
  • 4.5V至14V (或28V,采用电阻分压)输入电压范围
  • 1.5V至3.6V输入DDR范围
  • 200kHz/300kHz/400kHz/550kHz预置开关频率
  • 高达1MHz的可变开关频率
  • 过流保护无需检流电阻
  • 内部软启动
  • VTTR基准源,灌入可达25mA电流
  • 快速环路响应的Quick-PWM控制
  • 效率高达96%
  • 16引脚QSOP封装
  • .

    MAX1917为DDR存储器提供完备的电源管理解决方案。该器件包含一个同步buck控制器和放大器,可为VTT和VTTR产生1/2V DDR 电压。VTT和VTTR电压保持在1%的1/2V DDR 以内。控制器工作在同步整流模式,确保25A的平衡灌入和灌出电流。MAX1917具有小于5µA的关断电流,是低功耗笔记本应用、服务器和台式机电源的最佳选择。全部N沟道FET的设计使效率得到优化。MAX1917可用来产生V DDR ,也可用作通用的降压控制器,提供高达1MHz的可变开关频率,而仅需很少的附加元件。

    MAX1917采用Maxim专有的Quick-PWM™技术,提供快速的瞬态响应,效率高达96%,所需外部元件尺寸极少。输出电流监视是通过监视低端FET的漏源电压实现的,因而无需检测电阻。电流门限可以通过外部电阻进行调节。MAX1917采用节省空间的16引脚QSOP封装。

    应用

    • AGTL总线端接电源
    • 蜂窝电话基站
    • DDR存储器电源
    • 台式计算机
    • 网络系统
    • 笔记本电脑
    • 处理器或DSP核电源
    • 存储
    .

    数据手册 2

    可靠性数据 1

    设计笔记 1

    技术文章 3

    .
