特性
-
较宽工作范围
- 4.5V至60V的宽输入电压范围
- 0.8V至24V的较宽输出电压范围
- R SENSE 或电感DCR电流检测
- 100kHz至2.2MHz可调开关频率
- 采用无铅(Pb)、20引脚、4mm x 4mm TQFN-EP封装
-
增强功效
- 低阻抗栅极驱动器提高效率
- 轻载条件下DCM工作
- 辅助自举LDO
-
在恶劣工业环境下工作可靠
- 可调节软启动时间
- 短路条件下,折返式限流限制MOSFET散热
- 过热保护
- 工业级高工作温度范围(-40°C至+125°C)和结温范围(-40°C+150°C)

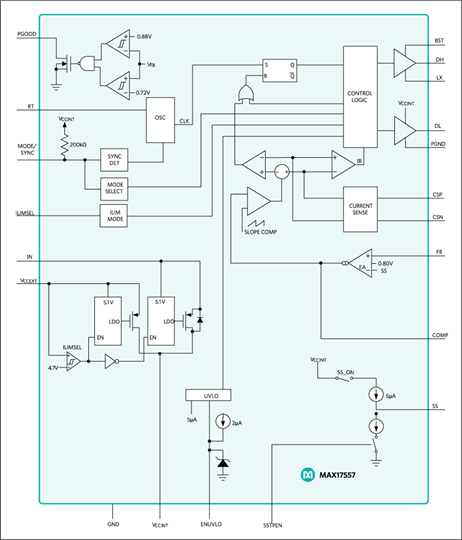

MAX17557为同步降压型控制器,用于驱动nMOSFET。器件采用峰值电流控制模式、固定频率架构。
IC支持检测电流时使用外部电流检测电阻提高精度,或使用电感DCR提高系统效率。短路条件下,折返式限流限制MOSFET功耗。
IC启动时能够单调进入预偏置输出状态。器件提供非连续传导工作模式(DCM),以提高轻载时的系统效率。
IC工作在-40°C至+125°C温度范围,采用无铅(Pb)、20引脚、4mm x 4mm、TQFN封装,带裸焊盘。
应用
- 电脑数控
- DC动力系统分配
- 工业电源
- 运动控制
- 可编程逻辑控制器
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
MAX17557ATP+ | Thin Quad Flatpack, No Leads |
|
|
MAX17557ATP+T | Thin Quad Flatpack, No Leads |
|
评估套件 2
MAX17557EVKITE
用于5V输出电压应用的MAX17557评估套件
MAX17557EVKIT
MAX17557 5V输出电压评估板
工具及仿真模型 2
