特性
- 600Msps输出刷新速率
- 低噪声频谱密度：在f OUT = 36MHz时为-162dBFS/Hz
-
优越的SFDR和IMD性能
- f OUT = 30MHz时，SFDR = 80dBc (至奈奎斯特频率)
- f OUT = 130MHz时，SFDR = 68dBc (至奈奎斯特频率)
- f OUT = 30MHz时，IMD = -95dBc
- f OUT = 130MHz时，IMD = -70dBc
- f OUT = 122.88MHz时，ACLR = 73dB
- 2mA至20mA满量程输出电流
- LVDS兼容的数字输入
- 片上1.2V带隙基准
- 低功耗：600Msps时为297mW
- 紧凑的(10mm x 10mm) QFN-EP封装
- 提供评估板(MAX5891EVKIT)

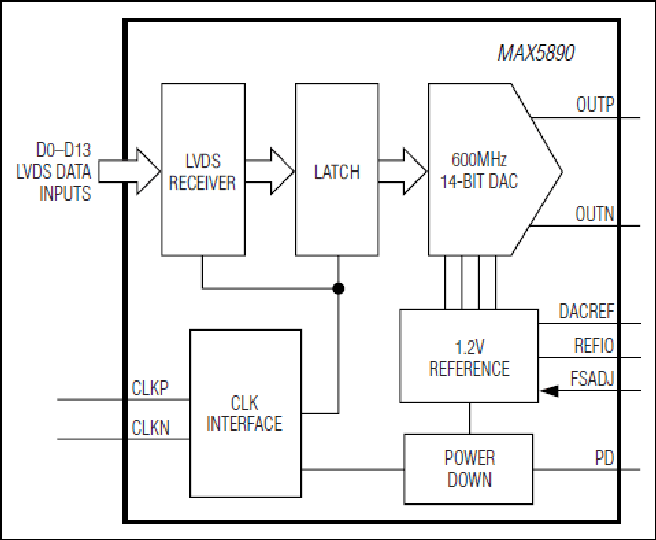

MAX5890是先进的14位、600Msps数模转换器(DAC)，设计用于满足性能要求苛刻的信号合成产品，如无线基站和其它通讯领域。采用3.3V和1.8V电源供电，MAX5890 DAC带有高速的LVDS输入，支持600Msps的刷新速率，功耗仅为297mW，并提供优异的动态性能，如当f OUT = 30MHz时，无杂散动态范围(SFDR)为80dBc。
MAX5890采用电流控制结构，带双端接50Ω负载时，提供2mA至20mA的满量程输出电流和-2dBm至-22dBm满量程输出信号电平。MAX5890内部集成了1.2V带隙基准和控制放大器，确保高精度和低噪声特性。独立的基准输入(REFIO)允许用户外接基准，以获得最佳的灵活性，提高增益精度。
MAX5890数字输入设计为LVDS电平兼容，灵活的时钟输入可由差分或单端信号、AC耦合或DC耦合信号驱动。MAX5890采用裸露焊盘(EP)的68引脚QFN封装，工作在扩展级温度范围(-40°C至+85°C)。
欲查找与MAX5890引脚兼容的16位和12位版本，请参考 MAX5891 和 MAX5889 的数据资料。
若需了解所有与该器件引脚兼容的12位/14位/16位高速DAC，请参考参数表 。
应用
- 接入，点到点微波通信
- 自动测试设备(ATE)仪表
- 基站：单载波/多载波UMTS、CDMA, GSM
- 电缆调制解调器终端系统(CMTS)
- 通信：固定宽带无线系统
- 直接数字合成器(DDS)
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX5890EGK+D |
68-LFCSP-10X10X0.85
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
10月 25, 2016
- 1622
ASSEMBLY
MAX5890EGK+D
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
10月 25, 2016
- 1622
ASSEMBLY
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
快速精密数模转换器 2 |
||||
|
量产 |
12位、600Msps、高动态性能、双路DAC，LVDS输入 |
|||
|
量产 |
16位、600Msps、高动态性能DAC，LVDS输入 |
|||
评估套件 3
MAX5889EVKIT
MAX5889、MAX5890和MAX5891评估板
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
MAX5890EVKIT
MAX5889、MAX5890和MAX5891评估板
MAX5891EVKIT
MAX5889、MAX5890和MAX5891评估板
