特性
- 快速转换时间：20μsec (MAX161)
- 整个温度范围内无失码
- 片内8x 8双端口RAM
- 可与Z80/8085/6800直接接口
- 比率转换能力
- 交错DMA操作
MAX161和MX7581均为CMOS单芯片8位、8通道数据采集系统(DAS)。每个芯片都包含一个8位A/D转换器、8通道多路复用器、带争用逻辑的8 x 8双端口RAM以及微处理器兼容的I/O逻辑。当与基准电压结合时，就形成了一个可与大多数微处理器进行接口的完整数据采集系统。
使用微处理器时钟或控制信号基于连续的通道时序控制进行转换。数据自动存储在双端口RAM中，以便可以在微处理器控制下随时读取任何通道。

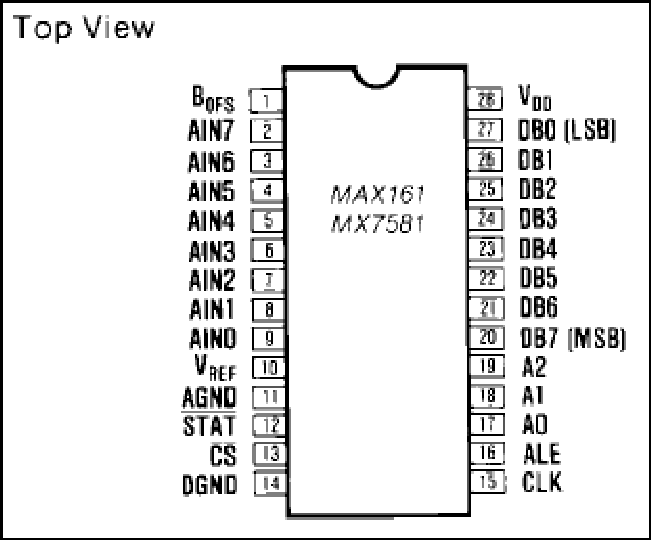

MAX161是MX7581的增强型引脚兼容版本。改进包括更快的转换和接口时序、更低的零误差和漂移、更低的功耗以及适用军用温度等级。所有器件均采用28引脚DIP和小型(SO)封装。
应用
- 自动测试设备
- 数据记录器
- 数字信号处理
- 过程控制
- 机器人
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX161ACPI+ |
28-PDIP-600_MIL
|
|
|
| MAX161ACWI+ |
28-SOIC_W-300_MIL
|
|
|
| MAX161ACWI+T |
28-SOIC_W-300_MIL
|
|
|
| MAX161AEWI+ |
28-SOIC_W-300_MIL
|
|
|
| MAX161BCWI+ |
28-SOIC_W-300_MIL
|
|
|
| MAX161BCWI+T |
28-SOIC_W-300_MIL
|
|
|
| MAX161CCWI+ |
28-SOIC_W-300_MIL
|
|
|
| MAX161CEWI+ |
28-SOIC_W-300_MIL
|
|
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
多路复用模数转换器 2 |
||||
|
量产 |
+2.7V、低功耗、多通道、串行8位ADC |
|||
|
量产 |
+5V、低功耗、多通道、串行8位ADC |
|||
