特性
-
高连续电流处理能力
- 300mA (MAX4655/MAX4656)
- 150mA (MAX4657/MAX4658)
-
高峰值电流处理
- 400mA (MAX4655/MAX4656)
- 300mA (MAX4657/MAX4658)
- 10Ω导通电阻（最大值，±15V电源）
- 无需V L
- 指定信号范围内R ON 平坦度：1Ω（最大值）
- 轨到轨信号处理
- +12V单电源或±15V双电源工作
- 与DG417、DG418引脚兼容

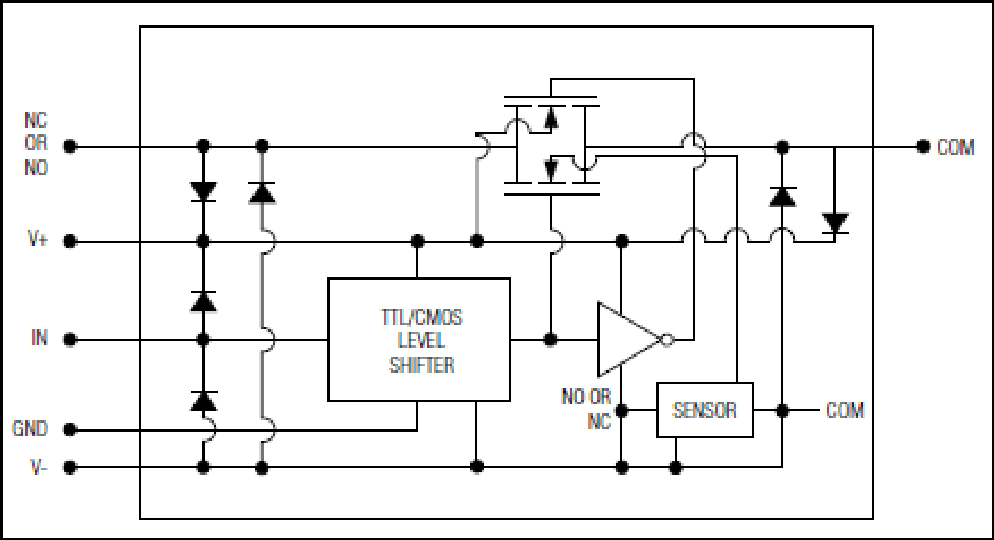

Maxim的MAX4655–MAX4658为中压CMOS模拟开关，具有最大10Ω的低导通电阻，专为处理大开关电流而设计。这些器件的开关能力高达400mA峰值电流和300mA连续电流(MAX4655/MAX4656)，以及高达300mA峰值电流和150mA连续电流(MAX4657/MAX4658)，可为低至25Ω的负载提供开关操作。它们可以取代舌簧继电器，提供一百万倍的速度和几乎无限数量的生命周期。无论开关打开还是关闭，正常功耗仅为3mW。这些器件与TTL/CMOS兼容，可为其电源范围内的任何电压提供开关操作。
这些器件为SPST（单刀/单掷）开关。MAX4655/MAX4657为常闭(NC)式，而MAX4656/MAX4658为常开(NO)式。MAX4655/MAX4656和MAX4657/MAX4658之间的区别在于其封装的功耗。请参考完整数据手册中的 绝对最大额定值和电气特性 。
MAX4655–MAX4658的电源范围为±4.5V至±20V（双电源工作）和+9V至+40V（单电源工作）。这些开关可采用40V V+至V-范围内的任意电源组合供电。它们在两个方向上的导电性能相同，并且可以处理轨到轨模拟信号。T A = +25°C时，关断漏电流仅为1nA（最大值）。它们采用8引脚µMAX ® 、TDFN和SO封装，并带有适合高功率应用的裸露焊盘选项。
应用
- 音频信号路由
- 音频系统
- 通信系统
- PBX/PABX系统
- PC多媒体板
- 冗余/备用系统
- 继电器替代方案
- 测试设备
- XDSL调制解调器
