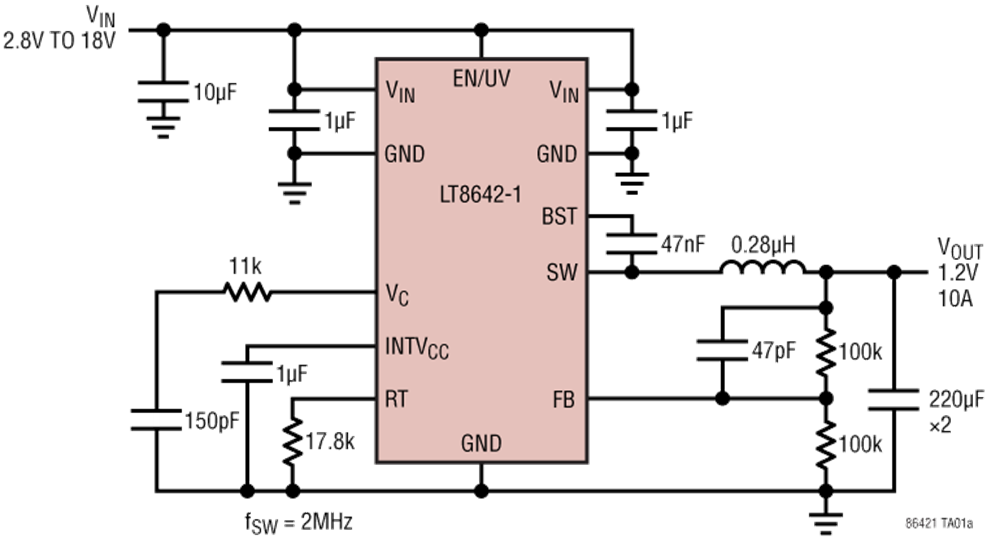

LT8642-1 Application Circuit

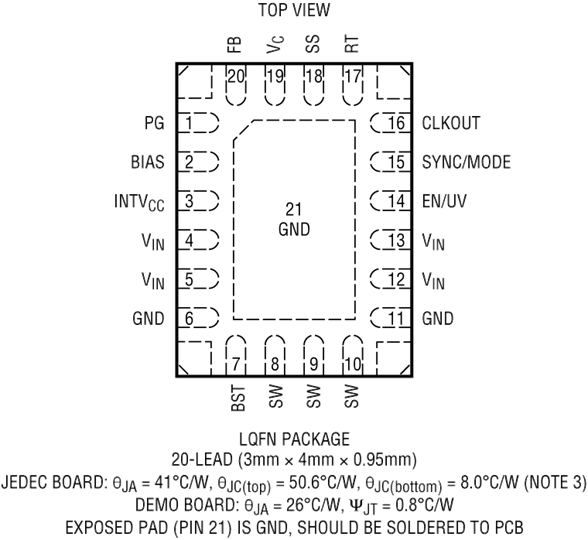

LT8642-1 Pin Configuration

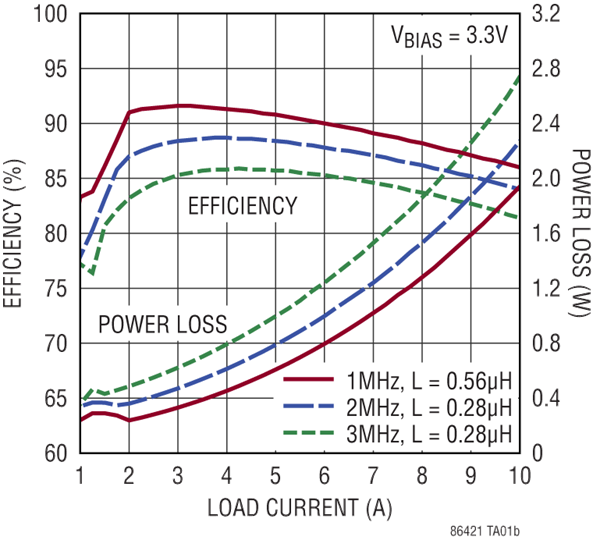

LT8642-1 Performance Graph
.
特性
  • 静音开关 ® 架构
    • 超低EMI辐射
    • 可选的扩频调制功能
  • 在高频下具有高效率
    • 在 1MHz,12V IN 至3.3V OUT 范围内效率高达 96%
    • 在 2MHz,12V IN 至3.3V OUT 范围内效率高达 95%
  • 宽输入电压范围:2.8V至18V
  • 10A输出电流
  • 外部补偿:超快瞬态响应和均流
  • 低静态电流点放模式®操作
    • 240μA I Q ,将12V IN 调节为1.2V OUT
    • 输出纹波:<10mV P-P
  • 快速最短开关接通时间:20ns
  • 在所有条件下均具有低压降:1A时为50mV
  • 强制连续模式
  • 可调并且可同步:200kHz至3MHz
  • 输出软启动和电源正常
  • 小型20引脚3mm × 4mm LQFN封装
.

LT8642-1同步降压稳压器采用超低噪声开关稳压器架构,最大程度地降低了EMI辐射,同时在高开关频率下提供高效率。此性能使LT8642-1非常适合噪声敏感应用和环境。

快速、干净、低过冲开关边沿即使在高开关频率下也可以实现高效率工作,从而提供小型整体解决方案。具有20ns最短接通时间的峰值电流模式控制,即使在高开关频率下也能实现高降压比。通过V C 引脚进行外部补偿,可在高开关频率下实现快速瞬态响应。V C 引脚还支持均流,使用CLKOUT引脚可将其他稳压器与LT8642-1同步。

突发工作模式可实现超低待机功耗,强制连续模式可以控制整个输出负载范围内的频率谐波,或扩频操作可进一步降低EMI辐射。可以通过SS引脚访问软启动和跟踪功能,并可以使用EN/UV引脚设置精确的输入电压UVLO阈值。

应用

  • 服务器电源应用
  • 汽车和工业电源
  • 通用降压
内部电容 封装
LT8642S V IN 、BST、INTV CC 4mm × 4mm LQFN
LT8642-1 3mm × 4mm LQFN
. . .

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT8642EV-1#PBF 20-Lead (3mm × 4mm × 0.95mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8642EV-1#TRPBF 20-Lead (3mm × 4mm × 0.95mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
.

评估套件 1

reference details image

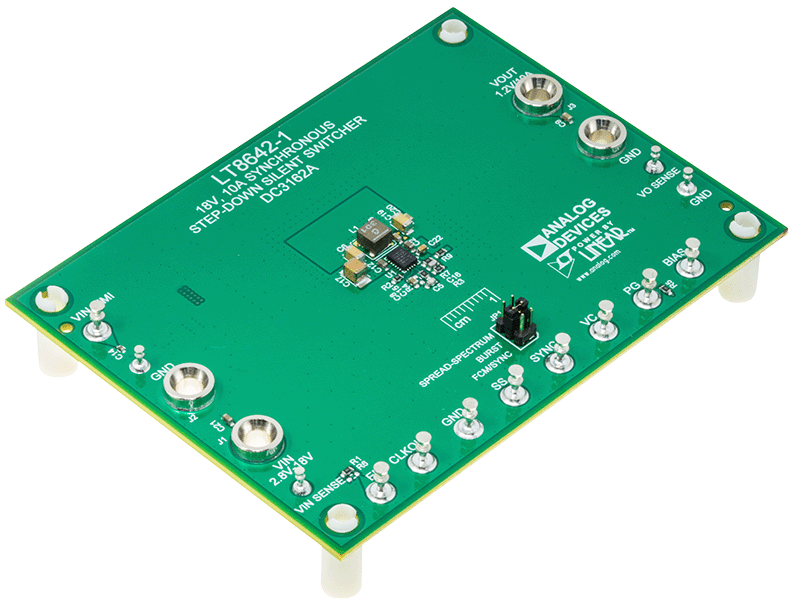

DC3162A

LT8642-1 | 18V、10A同步降压型Silent Switcher

.

工具及仿真模型 1

LTspice ® 是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成 LTspice 演示电路:

1 步: 下载并在计算机上安装 LTspice

2 步: 单击下面的链接,下载演示电路。

3 步: 如果在单击以下链接之后 LTspice 未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动 LTspice 并从“文件”菜单中选择“打开”来打开演示电路。
