MAX5825数据手册和产品信息

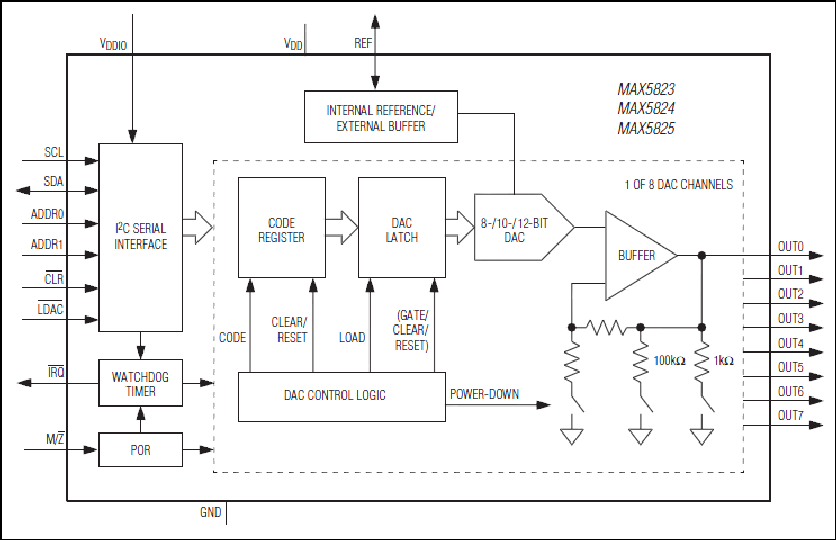

MAX5823, MAX5824, MAX5825: Functional Diagram

特性

八通道高精度DAC
- 12位精度，无需调整
- ±1 LSB INL，带缓冲电压输出
- 整个工作条件下保证单调
- 每路DAC具有独立设置模式
三种可选择的内部精密基准
- 2.048V、2.500V或4.096V
内部输出缓冲器
- 采用外部基准支持满幅工作
- 4.5µs建立时间
- 输出可直接驱动2kΩ负载
6.5mm × 4.4mm 20引脚TSSOP封装或超小尺寸、2.5mm × 2.3mm 20焊球WLP封装
2.7V至5.5V宽电源范围
独立的1.8V至5.5V V _DDIO 电源输入
兼容于400kHz I²C高速2线串口
引脚可选择上电复位，DAC输出为零刻度或中间刻度
/LDAC和/CLR用于异步DAC控制
软件可选择三种关断输出阻抗
- 1kΩ、100kΩ或高阻

MAX5823/MAX5824/MAX5825 8通道、低功耗、8/10/12位电压输出数/模转换器(DAC)带有输出缓冲器和3ppm/°C的2.048V、2.500V或4.096V可选择基准。MAX5823/MAX5824/MAX5825采用2.7V至5.5V宽电压范围供电，具有极低功耗(6mW)，适用于大多数低压应用。外部精密基准输入用于支持满幅工作，对外部基准具有100kΩ (典型值)的等效负载阻抗。

MAX5823/MAX5824/MAX5825采用I²C兼容、2线接口，可在高达400kHz时钟速率下工作。DAC输出带有缓冲，提供每通道小于250µA的低电源电流以及±0.5mV (典型值)的低失调误差。上电时，MAX5823/MAX5824/MAX5825根据/M/Z的逻辑输入状态将DAC输出复位至零或中间值，为大多数控制系统提供灵活性。内部基准在初始上电时处于关断状态，允许采用外部基准。MAX5823/MAX5824/MAX5825采用软件LOAD命令或硬件装载DAC逻辑输入(/LDAC)控制同时更新输出。

MAX5823/MAX5824/MAX5825内置看门狗功能，使能后用于监测I/O接口的动作及信号完整性操作。

清零逻辑输入(/CLR)允许异步清除CODE和DAC寄存器的内容，并同时将DAC输出置于可编程的默认值。MAX5823/MAX5824/MAX5825采用20引脚TSSOP封装以及超小型、20焊球WLP封装，工作在-40°C至+125°C温度范围。

应用

自动调谐和光控制
增益与失调调节
便携式仪表
功率放大器控制和偏置
过程控制与伺服环路
可编程电压及电流源

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX5825AWP+	20-WLCSP-N/A	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX5825AWP+T	20-WLCSP-N/A	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX5825BAUP+	Thin Shrink Small-Outline Package	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX5825BAUP+T	Thin Shrink Small-Outline Package	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
