特性
- 高达25A的输出电流能力
- Quick-PWM控制结构提供快速的环路响应
- 高达95%的效率
- 4.5V至28V输入电压范围
- 无需外部偏置电源
- 0至3.6V输入REFIN电压范围(MAX8553)
- 自动设置VTT和VTTR至±1% 1/2 V REFIN - (MAX8553)
- 极低的0.6V反馈门限电压(MAX8554)
- 200kHz/300kHz/400kHz/550kHz可选开关频率
- 可调的折返电流限制
- 过压保护
- 数字软启动

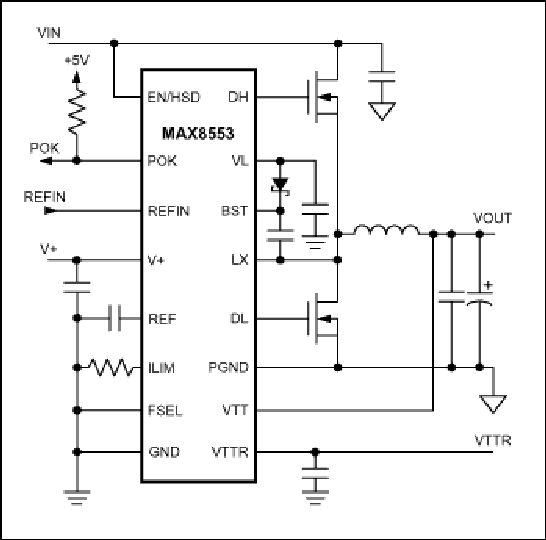

MAX8553为4.5V至28V输入、同步降压型控制器，为DDR存储器提供完整的电源管理方案。MAX8553为VTT和VTTR提供1/2 V REFIN 电压。VTT和VTTR跟踪电压保持在1%的1/2 V REFIN 范围内。MAX8554为4.5V至28V输入、非跟踪降压型控制器，具有极低的0.6V反馈门限电压。MAX8553/MAX8554采用Maxim专有的Quick-PWM™结构，以提供快速的瞬态响应和工作于可选的非固定频率。这两个控制器工作时均无须外部偏置电源。
该类控制器工作于同步整流模式，以保证高达25A的平衡源出电流和吸流能力。MAX8553/MAX8554还能够提供高达95%的效率，使它们尤其适合于服务器和负载点应用。另外，极低的5µA关断电流使笔记本电脑应用中的电池寿命更长。无损耗电流监测是通过监视低端MOSFET的漏源电压实现的。MAX8553/MAX8554具有可调的折返电流限制，以承受连续的输出过载和短路。数字式软启动提供上电时对浪涌电流的控制。过压保护关断转换器并将输出电容放电。MAX8553/MAX8554采用节省空间的16引脚QSOP封装。
应用
- AGTL总线端接电源
- ASIC和CPU核电压
- DDR I与DDR II存储器电源
- 笔记本电脑与LCD-PC电源
- 服务器与存储系统
- 宽范围输入电源
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX8554EEE+ |
16-QSOP-150_MIL
|
|
|
| MAX8554EEE+T |
16-QSOP-150_MIL
|
|
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
DDR/QDR存储器/总线端接 1 |
||||
|
量产 |
跟踪、可吸入/源出电流、同步buck控制器，用于DDR存储器及端接电源 |
|||
|
外部电源开关降压控制器 1 |
||||
|
量产 |
低成本、高频、电流模式PWM buck控制器 |
|||
