1.5V, 20A, 300kHz High Current Step-Down Converter
Efficiency
Product Package 1
Product Package 2
.
特性
  • 宽 V IN 范围:4.5V 至 38V
  • V OUT 范围:0.6V 至 5.5V
  • 输出准确度:在 25°C 时为 ±0.25%,在整个温度范围内为 ±0.67%
  • 差分输出检测允许高达 500mV 的线路损失
  • 快速负载瞬态响应
  • t ON(MIN) = 20ns,t OFF(MIN) = 90ns
  • 受控接通时间谷值电流模式架构
  • 频率可编程范围为 200kHz 至 2MHz,而且可同步至外部时钟
  • R SENSE 或电感器 DCR 电流检测
  • 过压保护和电流限值折返
  • 电源良好输出电压监视器
  • 输出跟踪或可调软起动功能
  • 外部 V CC 输入用于旁路内部 LDO
  • 20 引脚 (3mm x 4mm) QFN 封装和 TSSOP封装

.

LTC ® 3833 是一款面向高功率应用的同步降压型 DC/DC 开关稳压器控制器。该器件用于驱动全 N 沟道功率 MOSFET。受控接通时间谷值电流模式架构在稳态操作中实现了快速瞬态响应及恒定频率切换,这与 V IN 、V OUT 和负载电流无关。

差分输出电压检测功能与一个精准型内部基准相组合,提供了 ±0.67% 输出调节准确度以及对输出终端中源自线路损失并高达 ±500mV 的偏差进行校正的能力。该器件的工作频率可利用一个外部电阻器在 200kHz 至 2MHz 之间进行设置,而对于那些对噪声和 EMI 敏感的应用则可使工作频率同步至一个外部时钟。

非常低的t ON 和 t OFF 时间分别实现了接近于 0% 和接近于 100% 的占空比。这款器件可以提供可编程软起动或输出电压跟踪功能。安全功能包括输出过压保护、具折返的可编程电流限值和一个电源良好输出信号。


Applications

  • 分布式电源系统
  • 负载点转换器
  • 计算系统
  • 数据通信系统

.

数据手册 1

可靠性数据 1

用户手册 2

应用笔记 3

技术文章 4

. .

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3833EFE#PBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3833EFE#TRPBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3833EUDC#PBF 20-Lead QFN (3mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3833EUDC#TRPBF 20-Lead QFN (3mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3833IFE#PBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3833IFE#TRPBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3833IUDC#PBF 20-Lead QFN (3mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3833IUDC#TRPBF 20-Lead QFN (3mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
.

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3833EFE#PBF

量产

LTC3833EFE#TRPBF

量产

LTC3833IFE#PBF

量产

LTC3833IFE#TRPBF

量产

7月 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3833EFE#PBF

量产

LTC3833EFE#TRPBF

量产

LTC3833EUDC#PBF

量产

LTC3833EUDC#TRPBF

量产

LTC3833IFE#PBF

量产

LTC3833IFE#TRPBF

量产

LTC3833IUDC#PBF

量产

LTC3833IUDC#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3833EFE#PBF

量产

LTC3833EFE#TRPBF

量产

LTC3833IFE#PBF

量产

LTC3833IFE#TRPBF

量产

7月 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3833EFE#PBF

量产

LTC3833EFE#TRPBF

量产

LTC3833EUDC#PBF

量产

LTC3833EUDC#TRPBF

量产

LTC3833IFE#PBF

量产

LTC3833IFE#TRPBF

量产

LTC3833IUDC#PBF

量产

LTC3833IUDC#TRPBF

量产

.
部分模型 产品周期 描述

PowerPath、理想二极管和负载开关 1

推荐新设计使用

具反向输入保护功能的理想二极管控制器

浪涌抑制器、过压和过流保护 1

推荐新设计使用

具电流限制功能的高电压浪涌抑制器

数字电源系统管理器 1

推荐新设计使用

具有精确输出电流的 4 通道 PMBus 电源系统管理器

双电源监控器 1

推荐新设计使用

36V、纳安级电流、两输入电压监视器

.

评估套件 4

reference details image

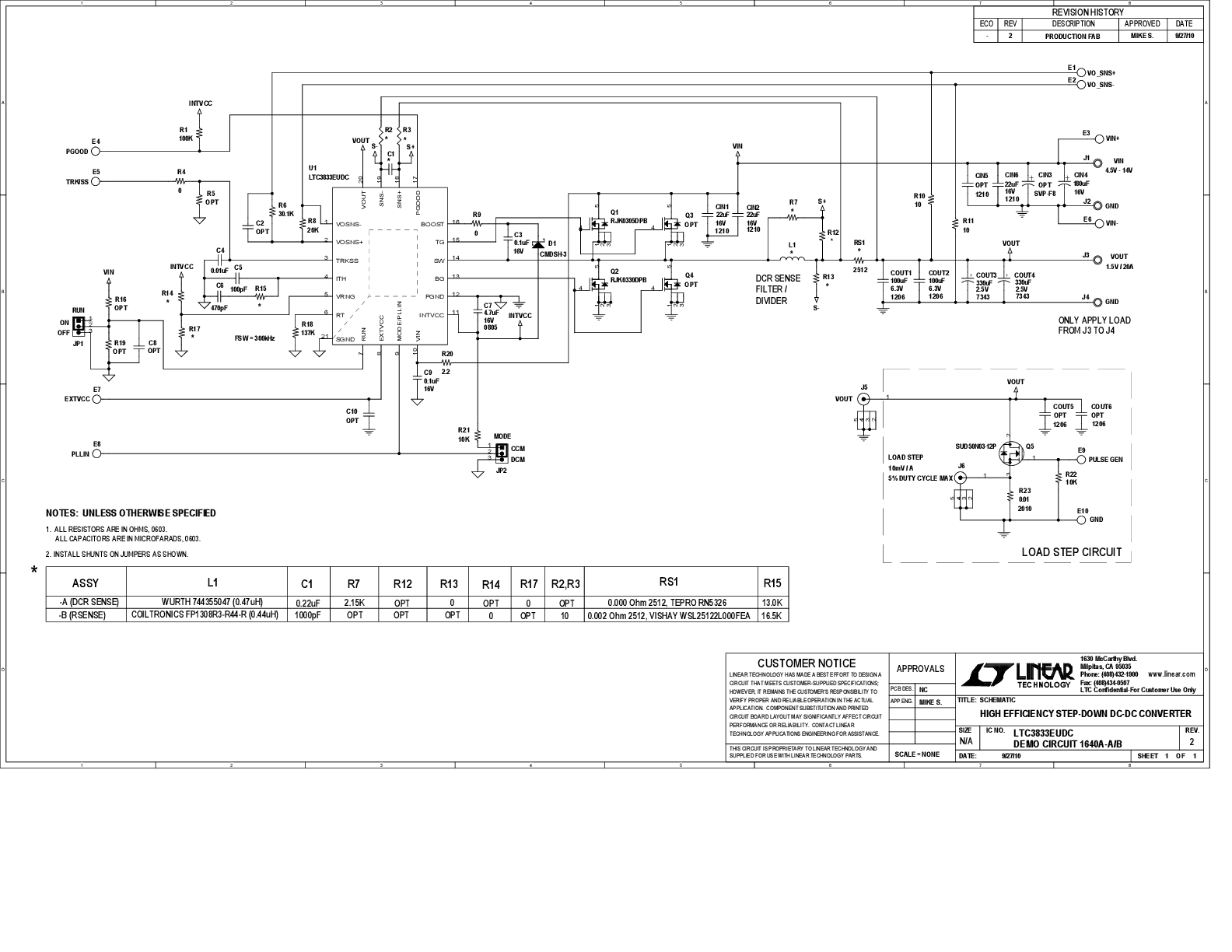

DC1640A-A

LTC3833EUDC Demo Board | 4.5V ≤ VIN ≤ 14V, VOUT = 1.5V @ 20A, Inductor DCR Sensing

reference details image

DC1640A-B

LTC3833EUDC Demo Board | 4.5V ≤ VIN ≤ 14V, VOUT = 1.5V @ 20A, RSENSE

reference details image

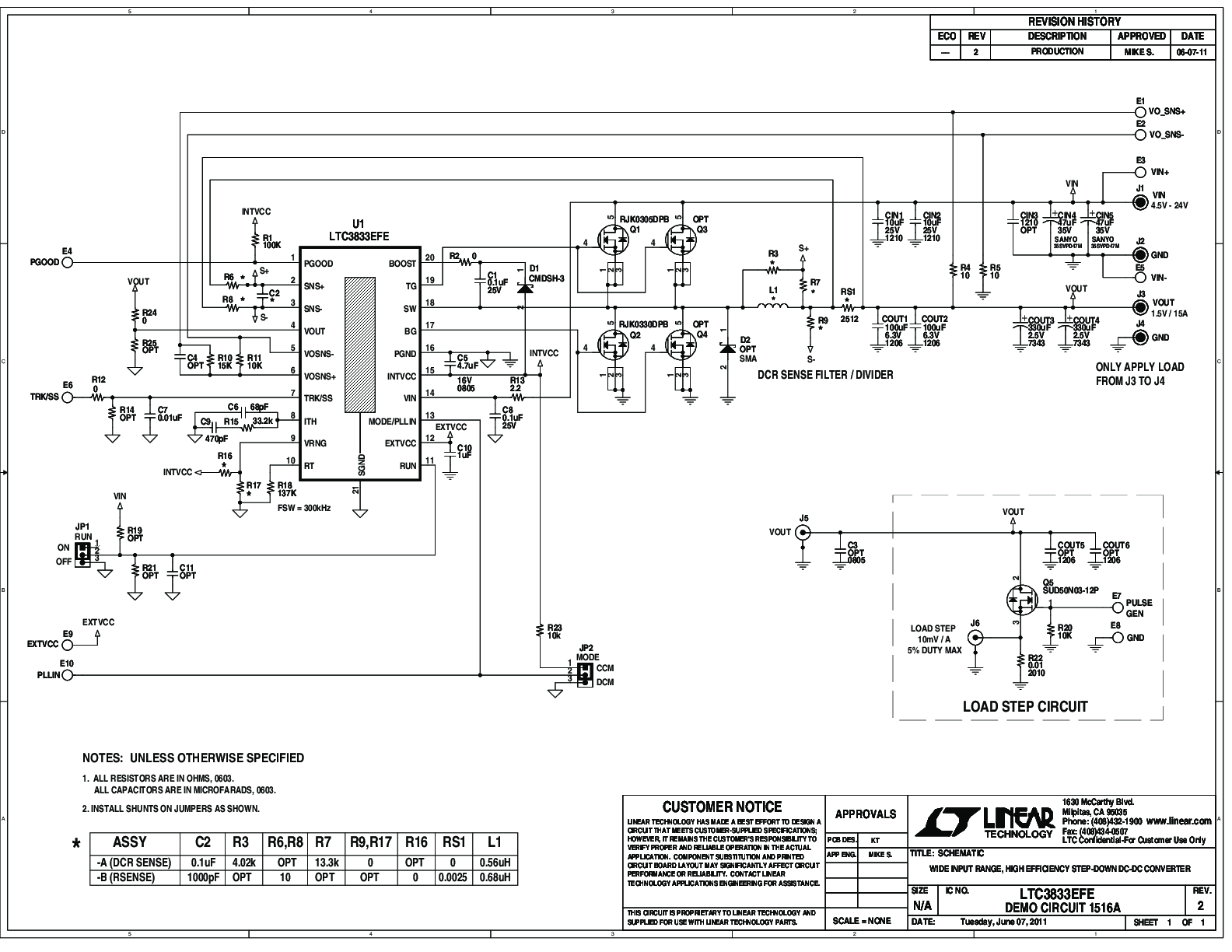

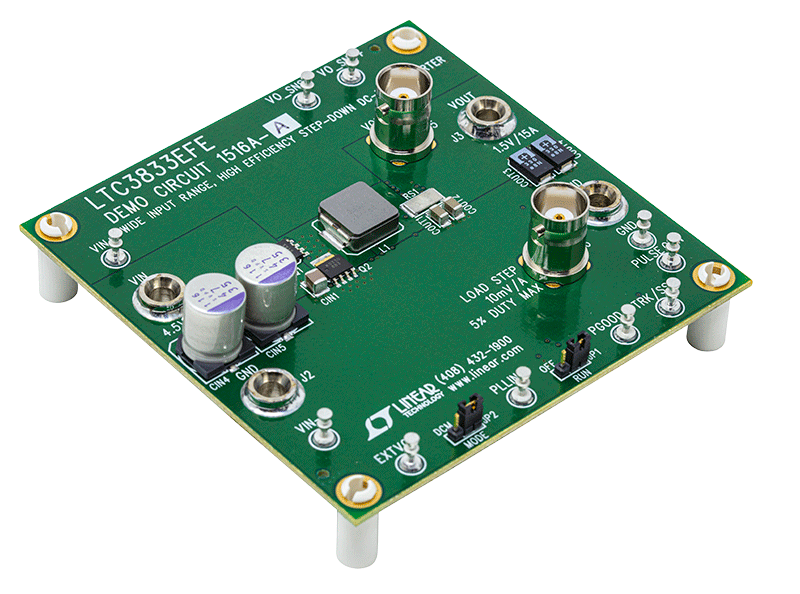

DC1516A-A

LTC3833EFE演示板 | VIN = 4.5V至24V,VOUT1 = 1.5V (15A),电感DCR检测,89.4%效率

reference details image

DC1516A-B

LTC3833EFE Demo Board | VIN = 4.5V to 24V, VOUT1 = 1.5V @ 15A, RSENSE

.
