【导读】横河宣布推出 DLM5000HD 系列高分辨率示波器。作为 DLM5000 系列的高性能版本，DLM5000HD 系列扩展了横河的示波器阵容，使500 MHz 和 350 MHz 频率带宽机型具有更高的分辨率，可进行更精确的波形分析，提升了可用性与设置的便捷性。

横河宣布推出 DLM5000HD 系列高分辨率示波器。作为 DLM5000 系列的高性能版本，DLM5000HD 系列扩展了横河的示波器阵容，使500 MHz 和 350 MHz 频率带宽机型具有更高的分辨率，可进行更精确的波形分析，提升了可用性与设置的便捷性。

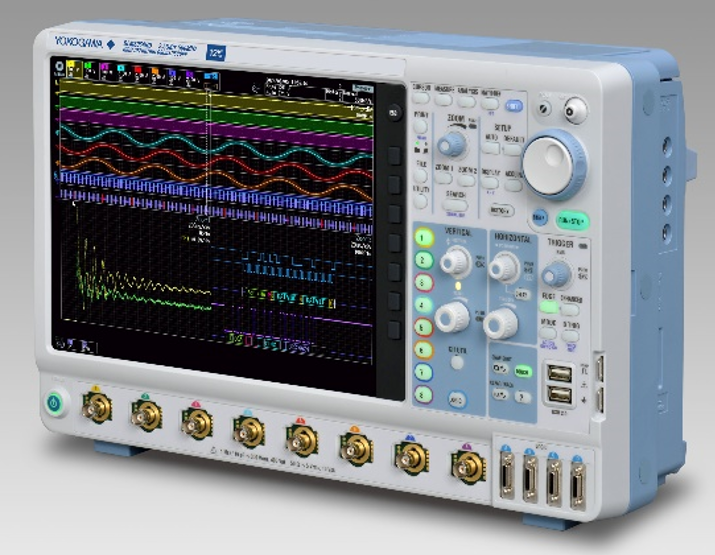

DLM5000HD 系列高分辨率示波器

(上图为 500 MHz  8通道 DLM5058HD 型号）

开发背景

横河公司于 2012 年发布的 DLM4000 系列8通道混合信号示波器和 2020 年推出的后续 DLM5000 系列示波器深受电子和机电一体化设备开发人员的喜爱与好评。然而，鉴于近年来人们越来越重视有助于社会脱碳的措施，电机、逆变器和清洁能源相关产品（如太阳能发电设备）的能效要求也越来越高。这种需求在电力电子行业尤为突出，新一代功率器件碳化硅（SiC）技术应用与生产的增长，推动了对更高测量精度的需求。DLM5000HD 系列支持多通道测量并提升了垂直轴的分辨率，从而满足了这些需求。

主要功能

DLM5000HD 系列包括两个 8 通道机型（500 MHz DLM5058HD 和 350 MHz DLM5058HD）和两个 4 通道机型（500 MHz DLM5054HD 和 350 MHz DLM5034HD）。

DLM5000HD 系列的垂直分辨率为 12 位，是现有 DLM5000 系列的 16 倍，从而提高了波形观测的精度。这对下一代逆变器的开发人员尤为有利，他们可以通过DLM5000HD准确观测高速信号的微小变化，从而捕捉到可能导致异常的不可预期的现象。

DLM5000HD 系列的另一个实用功能是，省时省力的串行总线自动设置功能，即自动设置对应串行总线的适配波特率和阈值电平。此功能现在也可用于之前捕获的波形。这意味着自动设置功能甚至可以用于低频信号，从而提高了车载总线开发和评估工作的效率。

DLM5000HD 系列可存储多达1G点的采集数据，是 DLM5000 系列的两倍，这使得用户可以将多达 20 万个采集波形的历史数据存储为历史波形*。除了利用长存储将可搜索和比较的波形数量增加一倍之外，还意味着一台设备就可以测量需要以高采样率捕获数毫秒的制动系统和其他设备的行为，从而提高评估和分析工作的效率。

与 DLM5000 系列一样，通过使用双单元同步测量（DLMsync）功能操控两个 8 通道单元，可采集多达 16 个模拟通道和 64 位逻辑（8 个 8 位逻辑通道）的测量数据。这样就可以同时测量多路模拟和逻辑信号，例如，在调试电子控制单元时分析大量开关时序。

* 历史波形自动记录在内部存储器中

主要目标市场

- 汽车电子产品

- 电子设备、逆变器和发电设备等电力电子产品

- 家用电器和空调等电子产品

- 机电一体化，如工业设备

应用领域

- 电气和电子电路的设计和评估

- 半导体、电子设备和嵌入式固件的开发和调试

- 同时测量模拟信号和基于 CAN、CAN FD 及其他车载标准的总线信号

- 功率分析和电力电子设备的运行确认

- 同时测量和评估高速信号和波动很小的信号（例如通信信号和机电一体化信号）

关于横河测量技术（上海）有限公司

横河测量技术（上海）有限公司作为日本横河电机株式会社的全资子公司全面负责YOKOGAWA测试仪器仪表在华销售、技术支持、售后维修及校正等一条龙业务。主要产品涵盖YOKOGAWA波形类、电功类、光通讯类、记录类及现场在线类测试仪表，是多方位综合通用仪器销售公司和全方位科技公司。

关于横河测试测量株式会社

100 年来，横河一直致力于开发测量解决方案，不断探索新方法，为研发团队提供从测量策略中获得最佳见解所需的工具。公司在其发展史上一直是精确功率测量的先驱，是数字功率分析仪和光学频谱分析仪的市场领导者。

横河测量仪器以其精准、品质、耐久和服务支持而享誉全球。

关于横河电机

横河电机为能源、化工、材料、制药和食品等各行各业的客户提供测量、控制和信息领域的先进解决方案。通过有效应用数字技术，横河解决了客户在优化生产、资产和供应链方面的问题，实现了向自主运营的过渡。

横河电机于 1915 年在东京成立，通过遍布 60 个国家的 129 家公司的全球网络，拥有 17,000 多名员工，为实现可持续发展的社会而不断努力。
