TOUCH-FREE-UI - 非接触式用户界面参考设计 | Renesas 瑞萨电子

TOUCH-FREE-UI - 非接触式用户界面参考设计 | Renesas 瑞萨电子

发布时间:2024-11-21 15:01:39

概览

简介

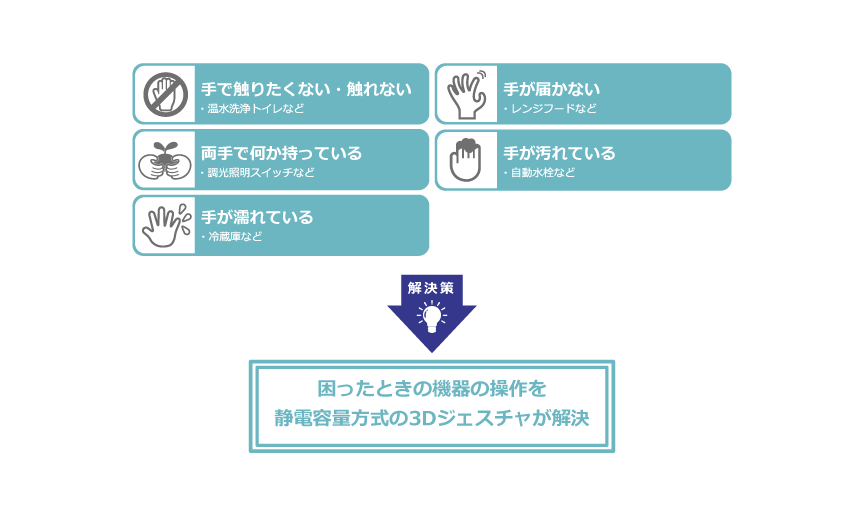

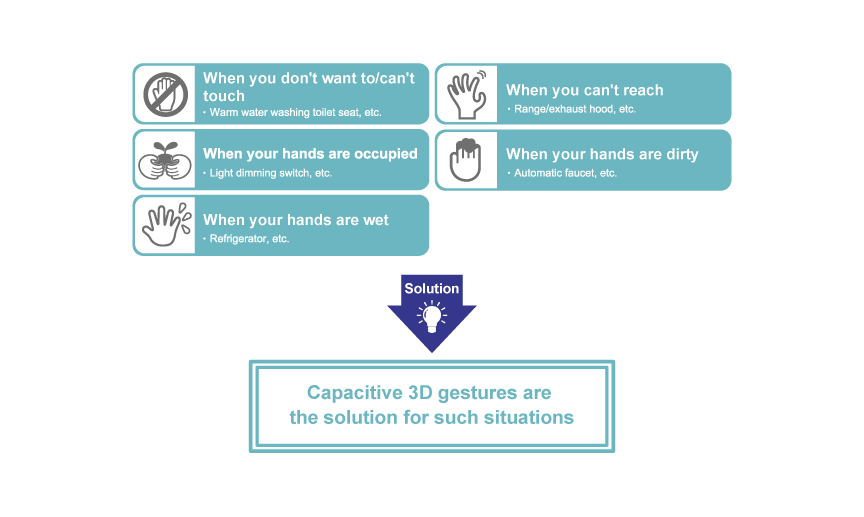

3D 手势参考设计是一种检测手势的解决方案，可利用瑞萨电子的电容式触摸解决方案检测手在空间中的位置（x、y 和 z 坐标）。手在面板表面上方 200 毫米处的位置被转换为 x、y 和 z 坐标。此外，由于可以高速监测坐标数据，因此可以使用手势（上下、左右、前后）和简单的模式识别来操作设备。

该参考设计是一种结合了多个电容式接近传感器的解决方案，用于检测手势，如长握或将手从一个电极移到其他电极，以实现简化的手势操作。

特性

基于瑞萨电子的高灵敏度、抗噪电容式触摸解决方案
识别手在传感器上方 200 毫米处的位置
精度高达1mm
抗噪能力强，可与屏蔽装置配合使用
可使用任何非导电材料进行传感，因此可以嵌入墙内。
使用高性能、低功耗的 32 位微控制器和触摸 IP 为您的产品实现系统控制和手势操作
也可将手势与触摸按钮结合使用
支持 IEC 61000 4-3 等级 3

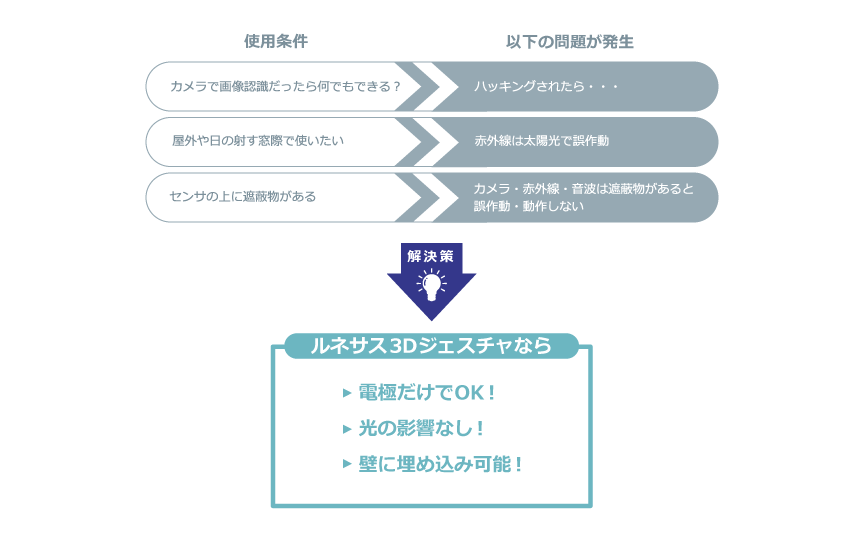

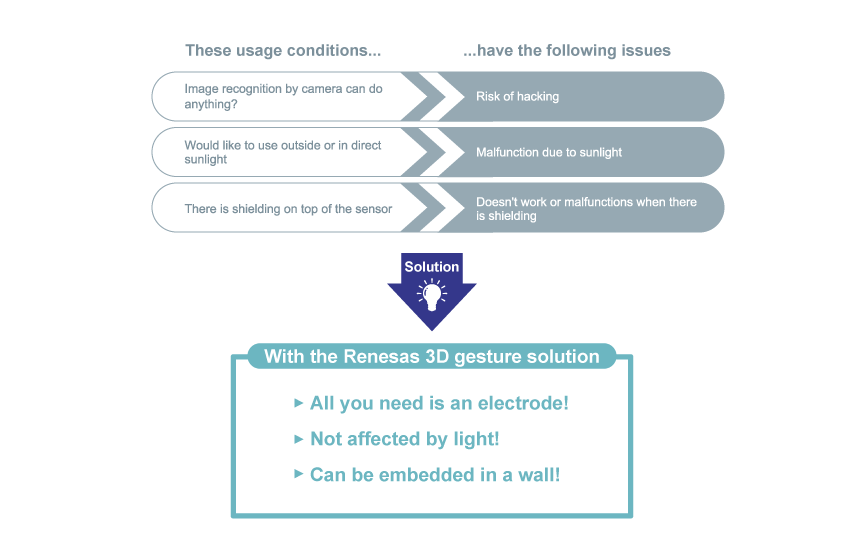

手势识别可以与红外线（热释电传感器）、声波设备或相机一起使用吗？

图像

硬件配置

图像

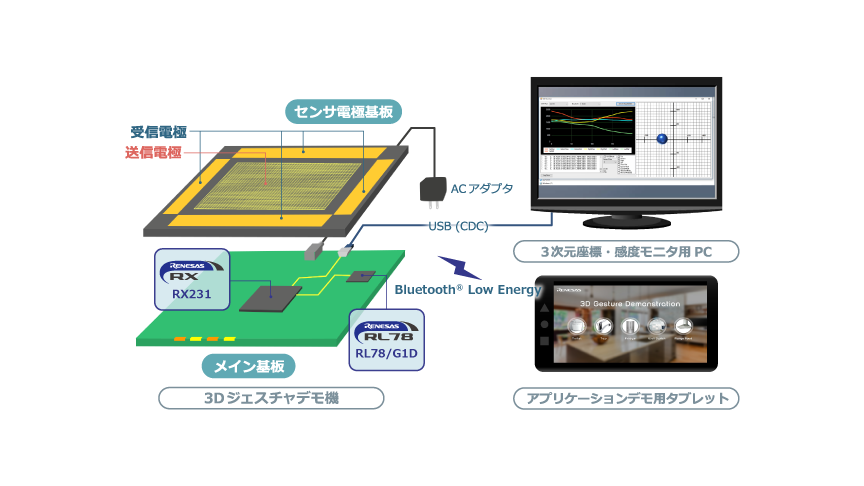

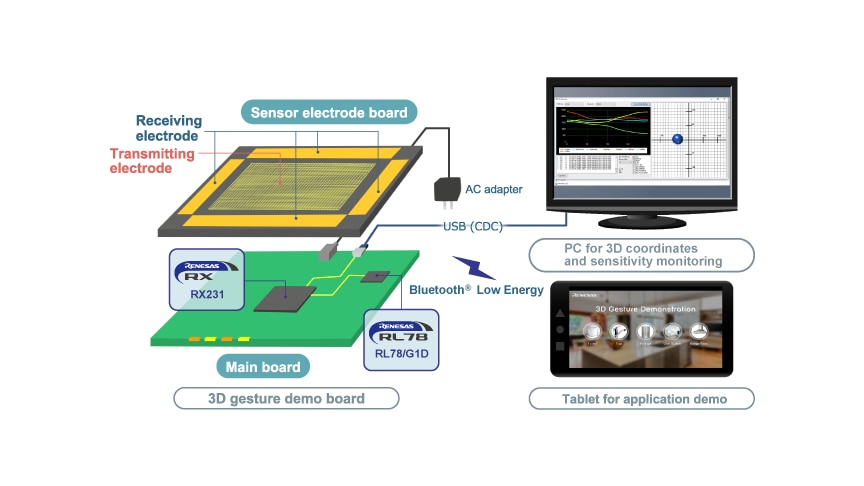

3D Gesture Reference Design Hardware Configuration

e-AI x 3D手势识别

无需任何专业技能，您只需在电容传感器上做出您希望 AI 记住的手势，就可开发手势应用程序，可对 “任何人的手” 做出反应。
e-AI × 3D手势识别>>
e-AI×3D手势识别功能示例>>

图像

硬件信息

参考设计	应用说明	Gerber 数据
3D 标准版（160mm）RX231	3D Gesture Demo Set (Hardware) (Standard version) Rev.1.00 (PDF \| English , 日本語 )	3D Gesture Reference Design Standard Version Gerber Data (ZIP \| English , 日本語 )
3D 小型版（80mm）RX130	3D Gesture Demo Set Small version (Hardware) Rev.1.00 (PDF \| English , 日本語 )	3D Gesture Reference Design Small Version Gerber Data (ZIP \| English , 日本語 )
3D 超薄版（100mm）RX130	3D Gesture Demo Set Slim version (Hardware) Rev.1.00 (PDF \| English , 日本語 )	3D Gesture Reference Design Slim Version Gerber Data (ZIP \| English , 日本語 )
2D 手势（300*50mm） RX130	2D Gesture Solution Demo Set Hardware Rev.1.00 (PDF)	2D Gesture Reference Design Gerber Data (ZIP \| English , 日本語 )
3D 手势电极板	3D Gesture Electrode Board (Hardware) (PDF \| English , 日本語 )	CTSU 3D Gesture Electrode Board Reference Design Gerber Data (ZIP)

软件配置

固件	内容	代码大小
3D 标准版（160mm）RX231 CTSU 3D Gesture Demo Set Sample Software (Standard version) - Sample Code (ZIP \| English , 日本語 )	手势识别二进制代码坐标检测中间件触摸 API	读卡： 34.2 KB 内存： 5.8 KB
3D 小型版（80mm）RX130 CTSU 3D Gesture Demo Set Sample Software (Small version) - Sample Code (ZIP \| English , 日本語 )	手势识别二进制代码坐标检测中间件触摸 API	ROM： 27.4 KB 内存： 4.8 KB
3D 超薄版（100mm）RX130 CTSU 3D Gesture Demo Set Sample Software (Slim version) - Sample Code (ZIP \| English , 日本語 )	手势识别二进制代码坐标检测中间件触摸 API	ROM： 27.3 KB 内存： 4.9 KB
2D 手势（300*50mm） RX130 CTSU 2D Gesture Reference Design Demo Set Sample Software - Sample Code (ZIP \| English , 日本語 )	示例程序触摸 API	读码卡： 38.8 KB 内存： 3.8 KB
3D 手势电极板 RA2L1 Group 3D Gesture Electrode Board Sample Software (PDF \| English , 日本語 )	样本程序	ROM： 31.2 KB 内存： 5.4 KB

*手势识别、坐标检测中间件除电极放置、有无 USB 等外均相同。

电脑软件	内容	代码大小
3D 显示器工具 CTSU 3D Gesture Demo Set Evaluation Tool '3D Monitor' Rev.1.00 - Sample Code (ZIP \| English , 日本語 ) 可评估三维坐标、手势运动、电极灵敏度等	可执行 EXE 文件	—
2D 显示器工具 CTSU 2D Gesture reference Design Evaluation Tool '2D Monitor' Rev.1.00 - Sample Code (ZIP \| English , 日本語 ) 可评估简化的手势操作、电极灵敏度等。	可执行 EXE 文件	—

阅读详情读取更少

Touch-Free User Interface Reference Design Configuration

Touch-Free User Interface Reference Design

应用

文档标题	分类	购买 / 样片
RA2L1 48MHz Arm Cortex-M23 超低功耗通用微控制器 RA2L1 Group Datasheet	采用 Arm Cortex-M 内核的 RA 系列 32 位 MCU, MCU / MPU 选型表	购买 / 样片
RL78/G23 新一代 RL78 通用微控制器，性能更高、功耗更低、外设功能更丰富 RL78/G23 Datasheet Rev.1.30	RL78 低功耗 8 位和 16 位 MCU, MCU / MPU 选型表	购买 / 样片
RX113 32-bit Microcontroller for Bidirectional HMI and Peripheral Device Interfacing RX113 Group Datasheet Rev.1.20	RX 系列 32 位高功效 MCU, MCU / MPU 选型表	购买 / 样片
RX130 成本优化的高性能 32 位微控制器，带有增强触摸键功能并支持 5V 运行 RX130 Group Datasheet Rev.3.00	RX 系列 32 位高功效 MCU, MCU / MPU 选型表	购买 / 样片
RX140 RX100系列首个搭载RXv2内核、配备新一代电容触摸IP的32位微控制器，实现更低功耗 RX140 Group Datasheet Rev.1.20	RX 系列 32 位高功效 MCU, MCU / MPU 选型表	购买 / 样片
DSP and FPU"> RX230 Low-power, High Performance Microcontrollers with 32-bit RXv2 CPU Core and Enhanced DSP and FPU RX230 Group, RX231 Group Datasheet Rev.1.20	RX 系列 32 位高功效 MCU, MCU / MPU 选型表	购买 / 样片
RX231 Low-power, High Performance Microcontrollers with 32-bit RXv2 CPU Core and Enhanced DSP and FPU RX230 Group, RX231 Group Datasheet Rev.1.20	RX 系列 32 位高功效 MCU, MCU / MPU 选型表	购买 / 样片

文档

类型	文档标题	日期

应用文档	RX140 Group CTSU 3D Gesture Electrode Board Sample Software Rev.1.00 PDF 522 KB 日文相关文件：样例程序	2022年11月11日
应用文档	QE for Capacitive Touch 3D Gesture Recognition Application Development Guide PDF 4.53 MB 日文	2022年10月7日
应用文档	RA2L1 Group 3D Gesture Electrode Board Sample Software PDF 440 KB 日文	2021年12月6日
应用文档	3D Gesture Electrode Board (Hardware) PDF 435 KB 日文	2021年11月4日
应用文档	3D Gesture Demo Set Small version (Hardware) Rev.1.00 PDF 1.42 MB 日文	2018年4月12日
应用文档	CTSU 3D Gesture Demo Set Evaluation Tool '3D Monitor' Rev.1.00 PDF 979 KB 日文	2018年3月30日
应用文档	CTSU 3D Gesture Demo Set Sample Software (Standard version/ Small version) Rev.2.10 PDF 842 KB 日文	2018年3月30日
应用文档	3D Gesture Demo Set (Hardware) (Standard version) Rev.1.00 PDF 3.91 MB 日文	2018年1月9日
8 items

设计和开发

软件与工具

软件下载

类型	文档标题	日期

软件和工具 - 其他	CTSU 3D Gesture Electrode Board Reference Design Gerber Data ZIP 341 KB	2022年5月10日
软件和工具 - 其他	3D Gesture Reference Design Slim Version Gerber Data 登录后下载 ZIP 106 KB 日文	2019年4月23日
软件和工具 - 其他	2D Gesture Reference Design Gerber Data 登录后下载 ZIP 46 KB 日文	2019年4月4日
软件和工具 - 其他	3D Gesture Reference Design Small Version Gerber Data 登录后下载 ZIP 194 KB 日文	2019年4月4日
软件和工具 - 其他	3D Gesture Reference Design Standard Version Gerber Data 登录后下载 ZIP 474 KB 日文	2019年4月4日
软件和工具 - 其他	CTSU 2D Gesture reference Design Evaluation Tool '2D Monitor' Rev.1.00 - Sample Code 登录后下载 ZIP 894 KB 日文	2019年4月4日
软件和工具 - 其他	CTSU 3D Gesture Demo Set Evaluation Tool '3D Monitor' Rev.1.00 - Sample Code 登录后下载 ZIP 1.04 MB 日文	2018年3月30日
7 items

样例程序

过滤
类型	文档标题文档标题	日期日期日期

样例程序	RX140 Group CTSU 3D Gesture Electrode Board Sample Software Rev.1.00 登录后下载 ZIP 13.47 MB 日文相关文件：应用文档	2022年11月11日
样例程序	RA2L1 Group CTSU 3D Gesture Electrode Board Sample Software - Sample Code 登录后下载 ZIP 2.08 MB	2021年12月6日
样例程序	CTSU 2D Gesture Reference Design Demo Set Sample Software - Sample Code 登录后下载 ZIP 340 KB 日文	2019年4月4日
样例程序	CTSU 3D Gesture Demo Set Sample Software (Slim version) - Sample Code 登录后下载 ZIP 368 KB 日文	2019年4月4日
