特性
- 4.5V至36V宽输入电压范围
-
可调节OVLO和UVLO门限
- ±3%精度的预设门限
- 自动选择内部和外部调节
-
可编程正向限流
- 最高4.2A的可调节限流
- ±15%门限精度
- 100mΩ (典型值)导通电阻FET
-
双使能输入
- 高压输入，/HVEN
- 微处理器输入，EN
- 反向电流控制输入，RIEN
- 热关断保护

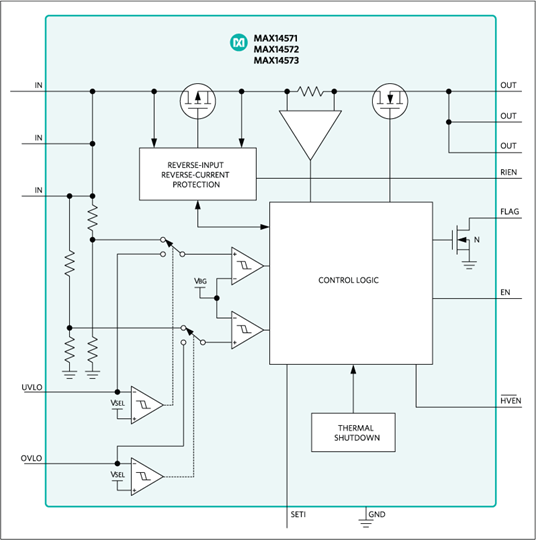

MAX14571/MAX14572/MAX14573可调节过压和过流保护器件理想用于系统保护，可承受高达±40V的正、负输入电压，内置R
ON
为100mΩ (典型值)的开关FET。
器件的过压保护(OVP)范围为6V至36V，欠压保护(UVP)保护范围为4.5V至24V。过压锁存(OVLO)和欠压锁存(UVLO)门限可以由外部电阻设置。工厂预设内部OVLO门限为33V (典型值)，预设内部UVLO门限为19.2V (典型值)。
IC还具有高达4.2A的可编程限流保护功能。电流达到门限时，MAX14571经过20.7ms (典型值)屏蔽时间后关断，并在重试周期内保持关断状态；MAX14572在屏蔽时间后锁存关断状态，MAX14573则连续保持限流。此外，器件具有反向电流保护和热关断保护。
IC采用小尺寸、14引脚TSSOP (5mm x 6.5mm)封装，工作在-40°C至+85°C温度范围。
应用
- 电池供电应用
- 消费类电子
- 工业设备
- 航海设备
评估套件 1
MAX14571EVKIT
MAX14571、MAX14572和MAX14573评估套件
