特性
- 无滤波D类放大器
- 独特的扩频模式比传统方法降低了5dB的辐射
- 效率高达85%
- 向8Ω负载提供6W输出功率
- 极低的0.07% THD+N
- 高PSRR (1kHz时76dB)
- 10V至25V单电源工作
- 差分输入尽可能降低了共模噪声
- 引脚可选择增益减少了元件数量
- 业内领先的集成卡嗒声抑制能力
- 低静态电流(18mA)
- 低功耗关断模式(0.2µA)
- 短路和热过载保护
-
采用高效散热、节省空间的封装
- 32引脚TQFN封装(5mm x 5mm x 0.8mm)-MAX9713
- 32引脚TQFN封装(7mm x 7mm x 0.8mm)-MAX9714

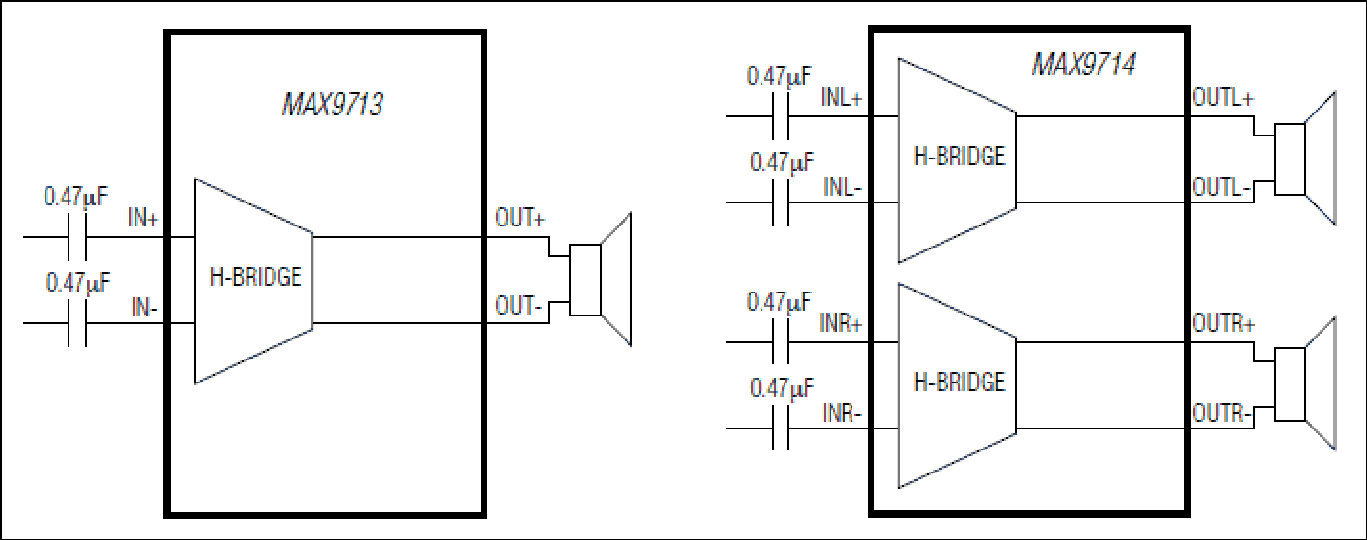

MAX9713/MAX9714声道/立体声D类放大器提供AB类放大器的性能，且具有D类的效率，节省板面，且无需笨重的散热器。由于采用D类结构，该类器件即使输出6W的功率，还能够保证效率高于85%。调制和转换方案省去了传统D类放大器所需的输出滤波器。
MAX9713/MAX9714提供两种调制方案：固定模式(FFM)，扩频模式(SSM) (此模式降低了由调制频率产生的EMI辐射)。该器件利用全差分结构，全桥输出和全面的卡嗒声抑制电路等。
MAX9713/MAX9714具有76dB的PSRR、0.07%的低THD+N及超过95dB的SNR。短路和热过载保护功能使该器件在故障条件下避免损坏。MAX9713采用32引脚TQFN (5mm x 5mm x 0.8mm)封装。MAX9714采用32引脚TQFN (7mm x 7mm x 0.8mm)封装。两种器件均工作在-40°C至+85°C的扩展级温度范围内。
