特性
- SIM/智能卡电平转换
- ±10kV ESD卡插座保护
- 支持在 DV CC > V CC 或 DV CC < V CC 的情况下进行电平转换
- 移除任一电源时自动关断
- 关断期间卡触点被主动拉低
- 控制器电压范围：+1.425V至+5.5V
- 卡电压范围：+2.25V至+5.5V
- 总静态电源电流：2.5µA（最大值）
- 总关断电源电流：0.01µA
- 超小型10引脚µMAX封装
- 符合GSM测试规范11.11和11.12

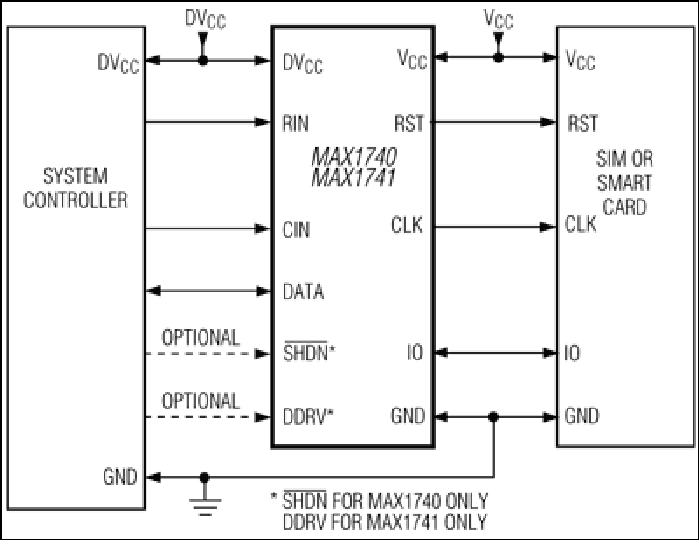

MAX1740/MAX1741用户识别模块(SIM)/智能卡电平转换器为SIM和智能卡端口提供电平转换和静电放电(ESD)保护。这些器件集成了两个用于复位和时钟信号的单向电平转换器、一个用于串行数据流的双向电平转换器，并为所有卡触点提供±10kV ESD保护。
MAX1740包含一个反SHDN控制输入，用于辅助SIM卡和智能卡插拔，而MAX1741包含一个系统端数据驱动器，用于支持没有开漏输出的系统控制器。“控制器端”的逻辑电源电压范围为+1.425V至+5.5V，“卡端”为+2.25V至+5.5V。总电源电流最大值为2.5µA。当任一电源被移除时，两个器件都会自动关断。要实现完整的SIM卡接口，可将MAX1740/MAX1741与MAX1686H 0V/3V/5V稳压电荷泵结合使用。
MAX1740/MAX1741采用超小型10引脚µMAX封装，高度仅为1.09mm，面积仅为8引脚SO的一半。
MAX1740/MAX1741符合GSM测试规范11.11和11.12。
应用
- 逻辑电平转换
- GSM蜂窝电话的SIM接口
- 智能读卡器
- SPI™、QSPI™、MICROWIRE™电平转换
