特性
- 可编程±4%、±2%或关断扩频输出，有助于降低EMI
- 可编程DC平衡或非DC平衡模式
- DC平衡允许交流耦合，允许更宽的输入共模电压范围
- 扩频功能能够工作在直流平衡或非直流平衡模式
- 较强的输出驱动能力(MAX9254)
- 过采样消除 π / 4偏差(MAX9242/MAX9244/MAX9254)
- 工作在16MHz至34MHz (DC平衡)和20MHz至40MHz (非DC平衡) (MAX9242/MAX9244/MAX9254)
- 工作在6MHz至18MHz (DC平衡)和8MHz至20MHz (非DC平衡) (MAX9246)
- 上升沿(MAX9242)或下降沿(MAX9244/MAX9246/MAX9254)输出选通
- /PWRDWN为低电平时输出置为高阻，允许共用总线
- 独立的输出级供电方便了与+1.8V、+2.5V、+3.3V和+5V逻辑的接口
- LVDS输入符合ISO 10605 ESD保护规范，可承受±30kV气隙放电和±6kV接触放电的冲击
- LVDS输入符合IEC 61000-4-2 Level 4 ESD保护规范，可承受±15kV气隙放电和±8kV接触放电的冲击
- LVDS输入符合ANSI TIA/EIA-644标准
- +3.3V主电源供电

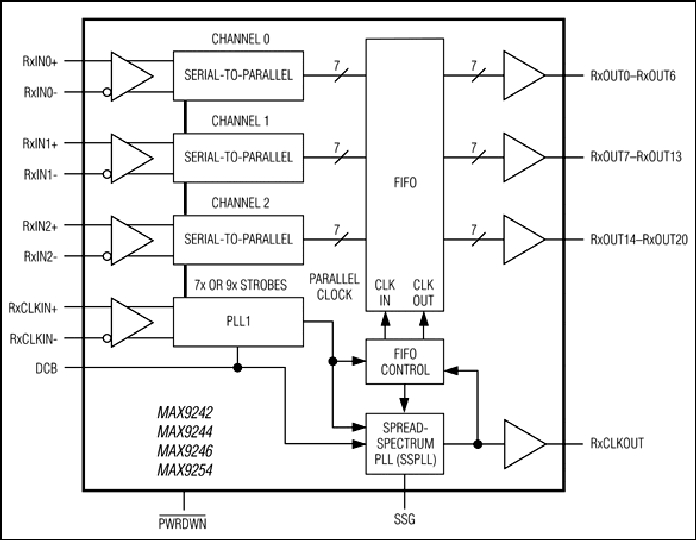

MAX9242/MAX9244/MAX9246/MAX9254能够将三路LVDS串行数据解串为21位单端LVCMOS/LVTTL输出。独立的并行LVDS时钟速率提供解串定时。MAX9242/MAX9244/MAX9246/MAX9254具有扩频功能，允许在一定范围内扩展输出数据和时钟频率，以降低EMI。单端数据和时钟输出可设置为±2%、±4%扩频或不扩频。当MAX9242/MAX9244/MAX9246/MAX9254工作在非DC平衡模式时，也可使用扩频功能。33MHz LVDS时钟输入时，扩频调制率为32kHz，与频率成线性关系。单端输出采用独立供电，可提供+1.8V至+5V输出逻辑电平。
MAX9254的数据和时钟输出都具有较大的输出驱动电流，当电路中的容性负载较重时，能够提供更快的瞬态响应。
MAX9242/MAX9244/MAX9246/MAX9254具有可编程DC平衡特性，允许串化器和解串器之间AC耦合隔离。MAX9242/MAX9244/MAX9246/MAX9254和MAX9209/MAX9213串行器一同工作，具有上升沿输出选通(MAX9242)或下降沿输出选通(MAX9244/MAX9246/MAX9254)。LVDS输入符合ISO 10605 ESD规范，具有±30kV的气隙放电和±6kV接触放电保护。
应用
- 汽车DVD播放系统
- 汽车导航系统
- 数字复印机
- 激光打印机
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
产品 4 |
||||
|
|
热插拔、21位、直流平衡、LVDS解串器 |
|||
|
|
热插拔、21位、直流平衡、LVDS解串器 |
|||
|
|
热插拔、21位、直流平衡、LVDS解串器 |
|||
|
|
可编程、直流平衡、21位解串器 |
|||
|
数据路径管理 1 |
||||
|
量产 |
可编程、直流平衡、21位串行器 |
|||
|
选择器多路复用器和解复用器 1 |
||||
|
过期 |
可编程、直流平衡、21位串行器 |
|||
评估套件 2
MAX9244EVKIT
MAX9209和MAX9244评估板
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
MAX9209EVKIT
MAX9209和MAX9244评估板
