特性
- 250mV差分输出工作频率可达1.5GHz
- 2ps (RMS) (最大)随机抖动
- 对于150mV差分输入，保证AC特性
- 信号输入端接受任何差分信号标准
- 适合于时钟或高速数据的LVDS输出
- 高电平输入安全失效检测(MAX9390)
- 低电平输入安全失效检测(MAX9391)
- 电源电压范围3.0V至3.6V
- LVCMOS/LVTTL逻辑输入控制信号路由

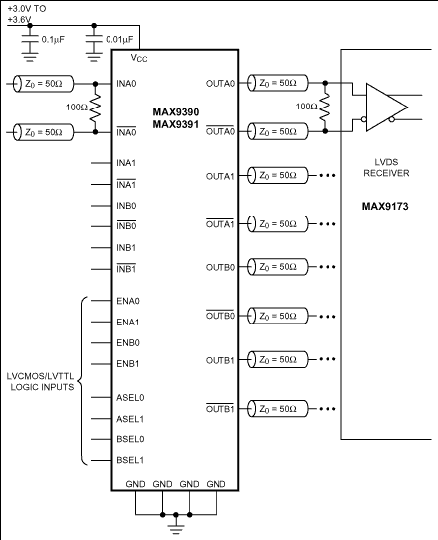

MAX9390/MAX9391是双路2 x 2交叉点开关，完成高速、低功耗和低噪声信号分配。对于每个通道来说，MAX9390/MAX9391可将两组差分输入信号对中的一组分配到任何一个或两个LVDS输出端，独立的使能输入可闭合或关断每一个差分输出对。
4个LVCMOS/LVTTL逻辑输入端(每通道两个)控制输入和输出的内部互联，这种灵活性允许下列配置方式：2 x 2交叉点开关、2:1多路复用器、1:2分割器、2组中继器。这使得MAX9390/MAX9391尤其适合于容错系统中的保护切换、诊断中的环回切换、时钟/数据分配中的扇出缓冲，以及信号再生应用。
当输入无驱动或共模电压超过规定范围时，安全失效电路强制输出为差分低电平状态。MAX9390为LVDS、HSTL和其它参考地的差分输入信号，提供高电平输入安全失效检测；而MAX9391为LVPECL、CML和其它参考V CC 的差分输入信号，提供低电平输入安全失效检测。
超低的(最大82ps (P-P) )伪随机比特流(PRBS)抖动确保高速链路的可靠通讯，这些高速链路对定时误差极为敏感，特别是那些包含时钟和数据恢复，或串行器和解串器的高速链路。高速开关性能保证1.5GHz的工作频率和通道间小于65ps (最大)的扭曲。
LVDS输入和输出特性兼容于TIA/EIA-644 LVDS标准，LVDS输出可驱动100Ω负载，MAX9390/MAX9391提供32引脚的TQFP封装，工作于-40°C至+85°C扩展温度范围。
另请参考具有顺畅的引脚排列的MAX9392/MAX9393。
应用
- 局端背板时钟分配
- DSLAM
- 故障容错系统
- 高速电信/数据通信设备
- 保护开关
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX9390EHJ+ |
32-TQFP-5X5X1.0
|
|
|
| MAX9390EHJ+T |
32-TQFP-5X5X1.0
|
|
评估套件 1
MAX9390EVKIT
MAX9390和MAX9391评估板
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
工具及仿真模型 1
IBIS 模型
