特性

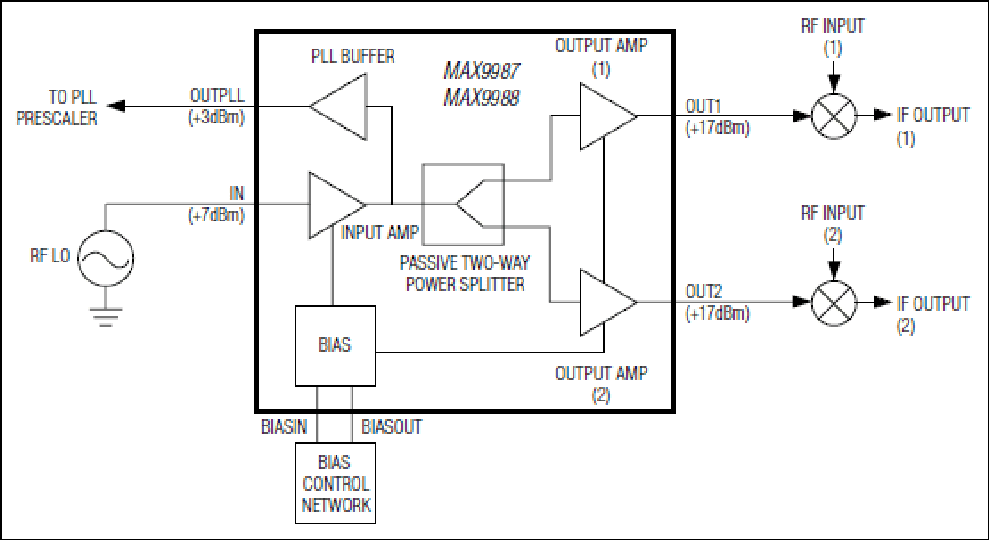

MAX9987和MAX9988是LO缓冲器/分配器，集成了无源双向功率分配器，具有高隔离度的输入、输出缓冲放大器。这些缓冲器可提供足够高的输出(+14dBm至+20dBm)以驱动高线性度无源混频器的LO输入，同时，它还具有40dB的反向隔离以防止LO牵引。MAX9987在蜂窝/GSM频段提供内部匹配，MAX9988匹配于DCS/PCS/UMTS频段。
典型应用电路提供标称值为+17dBm的输出功率，在整个电源、温度和输入功率变化范围内产生±1dB的变化量。利用两个可选的电阻，输出功率能在+14dBm至+20dBm范围内进行精确设置。这些器件提供30dB以上输出端口间的隔离度，采用5mm x 5mm、20引脚焊盘裸露QFN封装。
应用
- 基站主通道与其它通道
- 蜂窝/GSM/DCS/PCS/UMTS基站
- 相干接收机
- ISM无线LAN
- 本地多点分配服务
- 点到点系统
- Tx/Rx LO驱动
- 无线本地环路(WLL)
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
VCO缓冲器和分路器 1 |
||||
|
量产 |
+14dBm至+20dBm LO缓冲器，±1dB功率变化 |
|||
|
产品 1 |
||||
|
|
+14dBm至+20dBm LO缓冲器，±1dB功率变化 |
|||
