特性

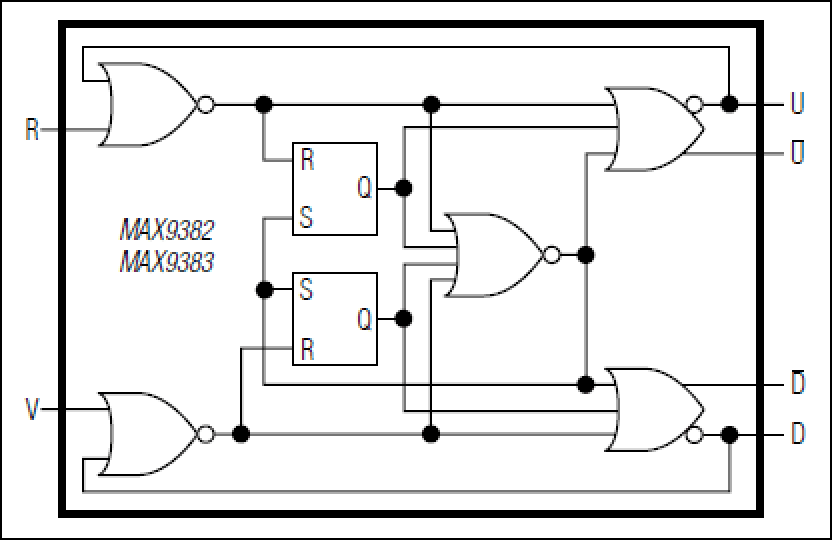

MAX9382/MAX9383是高速PECL/ECL相位频率检测器，设计应用于高频带锁相环(PPL)。器件将VCO (V)输入与单端参考电压(R)相比较，由此在差分输出的增(U)和减(D)引脚上产生脉冲串。当积分完成时，输出脉冲串的差值所产生的控制电压正比于输入相位或频率的偏差。最小短脉冲持续时间完全消除了环路锁定时对最小相位差的要求，尽可能地提高环路抗抖动性能。
MAX9382/MAX9383的低传输延迟和复位延迟特性，使它们尤其适合于高频时钟合成应用。MAX9382兼容于100K逻辑电平，电源电压范围为V CC - V EE = 4.2V至5.5V，引脚兼容于Motorola的MCK12140。MAX9383兼容于10H逻辑电平，电源电压范围为V CC - V EE = 4.75V至5.5V，引脚兼容于Motorola的MCH12140。
MAX9382/MAX9383提供工业标准的8引脚SO封装和节省空间的8引脚µMAX封装。
应用
- 自动测试设备(ATE)
- 局端
- DLC
- DSLAM
- 精密时钟分配
- 无线基站
评估套件 1
MAX9382EVKIT
MAX9382、MAX9383评估板
