特性
- HIP2100/HIP2101引脚兼容(MAX5062A/MAX5063A)
- 高达125V的输入
- 8V至12.6V V DD 输入电压范围
- 具有供出、吸取2A峰值电流的驱动能力
- 35ns的典型传输延迟
- 确保驱动器之间保持8ns以内的传输延时匹配度
- 可编程的先断后合时序(MAX5064)
- 驱动100nC栅极电荷时具有1MHz的开关频率(MAX5064)
- 提供带滞回的CMOS (V DD / 2)或TTL逻辑电平输入
- 最大15V逻辑输入，与输入电压无关
- 2.5pF低输入电容
- 出现故障时立即断开驱动器或与PWM启-停同步(MAX5064)
- 200µA低电源电流
- 提供同相与反相驱动器的组合(MAX5062B/D与MAX5063B/D)
- 提供8引脚SO、热增强型SO以及12引脚薄型QFN封装

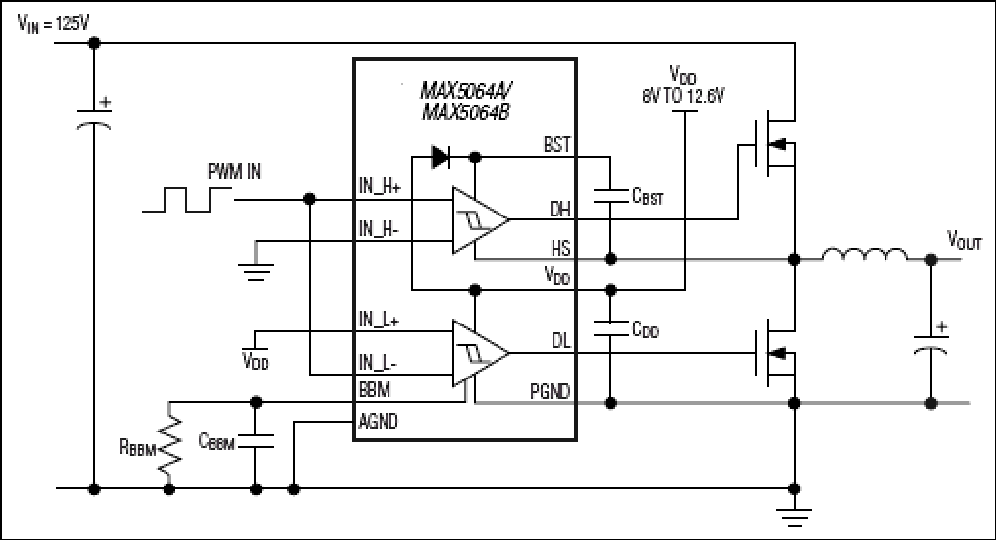

MAX5062/MAX5063/MAX5064是高频、125V半桥、n沟道MOSFET驱动器，在高压应用中驱动高侧和低侧的MOSFET。这些驱动器可以独立控制，输入到输出的传输延时典型值为35ns，匹配在3ns (典型值)以内。这些器件工作在高电压下，驱动器之间具有极低的传输延时，并保持较好的匹配性。采用了热增强型封装，可以供出或吸取较大电流，这些特性使其非常适合大功率、高频、电信电源转换器。输入电压范围最大值为125V，为电信设备标准的100V输入瞬态电压要求提供了充分的裕量。可靠的片上自举二极管连接在V DD 与BST之间，省去了外部分立二极管。
MAX5062A/C与MAX5063A/C提供的都是同相驱动器(见完整数据资料中的 选型指南 )。MAX5062B/D与MAX5063B/D提供一个同相高侧驱动器和一个反相低侧驱动器。MAX5064A/B为每个驱动器提供两路输入，使驱动器既可以是反相的也可以是同相的。MAX5062A/B/C/D与MAX5064A具有CMOS (V DD / 2)逻辑输入。MAX5063A/B/C/D与MAX5064B具有TTL逻辑输入。MAX5064A/B包含先断后合控制输入，在16ns至95ns之间设定驱动器死区时间。驱动器提供工业标准的8引脚SO封装、热增强型8引脚SO封装以及12引脚(4mm x 4mm)薄型QFN封装。所有器件均工作在-40°C至+125°C汽车级温度范围。
应用
- 有源钳位正激变换器
- 全桥转换器
- 电机控制
- 电源模块
- 电信设备半桥电源
- 双开关正激变换器
