特性
- 保证400Mbps数据速率
- 50mV (典型)滞回
- 使能端具有过冲/下冲电压保护(-1.0V或V CC + 1.0V)
- IEC 61000-4-2第4级ESD保护
- AC参数保证|V ID | = 100mV
- 3.3V单电源
- 安全失效电路
-
流通引脚排列
- 简化PCB布局
- 降低串扰
- 低功耗CMOS设计
- 符合ANSI TIA/EIA-644 LVDS标准
- 断电时，输入为高阻
- 引脚兼容于MAX9121和DS90LV048A
- 提供纤小的薄型QFN封装
MAX9179是四路低电压差分信号(LVDS)线接收器，设计用于那些要求高数据速率、低功耗、抗噪声的应用。接收器接收四路LVDS输入，并将它们转换为3.3V的LVCMOS输出电平，转换速度高达400Mbps。接收器内置滞回电路，以提高抗噪声能力和避免输出在慢变信号输入时的来回切换。
这些器件支持0.038V至2.362V的宽共模电压输入范围，从而允许驱动器和接收器之间存在地电位差和共模噪声。当输入处于开路、无驱动的短路或终端匹配时，安全失效特性将设置高输出。公共的使能输入端控制高阻抗输出。
MAX9179的流通引脚排列使PCB布线更加容易。其引脚兼容于MAX9121和DS90LV048A，同时还具有高ESD承受能力和内置的滞回特性。

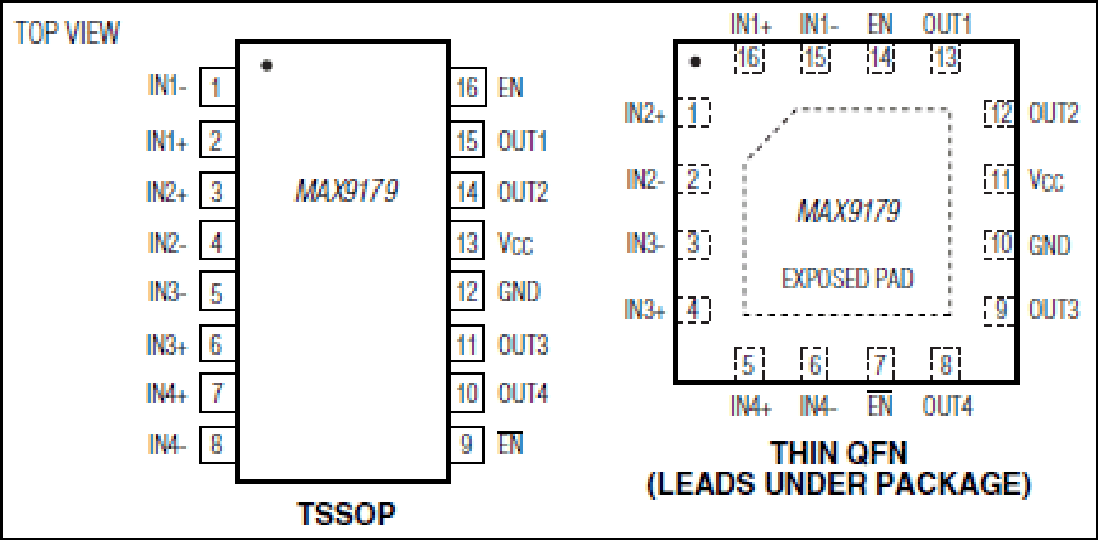

MAX9179提供16引脚TSSOP封装和薄型QFN封装，工作于3.3V单电源，指定工作温度范围是-40°C至+85°C。
应用
- 背板互连
- 蜂窝电话基站
- 时钟分配
- 数字复印机
- 激光打印机
- LCD显示器
- 网络路由器和交换机
- 电信交换设备
