MAX3861数据手册和产品信息

发布时间: 2024-11-11 09:20:23
来源: analog.com

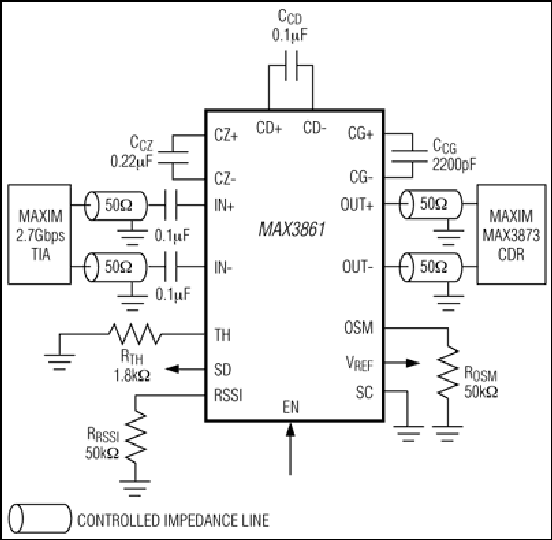

MAX3861:典型应用电路
.
特性
  • 3.3V单电源
  • 72mA电源电流
  • 3.4GHz小信号带宽
  • 0.26mV RMS 折算至输入端噪声
  • 6mV P-P 至1200mV P-P 输入范围(46dB)
  • 带有门限可编程的输入信号检测
  • RSSI (在100mV P-P 以内,保持线性)
  • 可调的输出幅度
  • 0.2dB输出电压变化(在整个16dB的输入信号变化范围内)
  • .

    MAX3861为带有自动增益控制(AGC)的低功耗放大器,专为采用光学放大器和需要在后置放大器后进行垂直门限调整的WDM传输系统而设计。该AGC放大器工作于3.3V单电源,在线性放大/衰减输入信号的同时,保持固定的输出电压摆动,且数据速率可达2.7Gbps时。输入和输出具有片内终端,以匹配50Ω接口。

    该放大器具有3.4GHz的小信号带宽和0.26mV RMS 的折算至输入端噪声。在6mV P-P 至1200mV P-P (46dB)输入信号范围内,MAX3861达到400mV P-P 至920mV P-P 可调的固定输出幅度。在16dB输入范围内,输出摆幅的变化控制在0.2dB内。MAX3861提供一路接收信号强度指示器(RSSI),对于100mV P-P 以内的输入信号电平,保持线性关系,且误差小于2.5%,以及提供一路门限可编程的输入信号检测(SD)。

    应用

    • 连续速率接收器
    • 长程光接收器
    • OC-48/STM-16传输系统
    • WDM光接收器
    . .
    部分模型 产品周期 描述

    光学限幅放大器 1

    不推荐用于新设计

    +3.3V、2.5Gbps低功耗限幅放大器

    .
