特性
- 低电平有效RESET和RESET输出
- 手动复位输入
- 精密电源电压监控器
- 复位时间延迟：200ms
- 看门狗定时器（1.6s超时）
- 备用电池电源开关——正常工作时电池可以超过 V CC
- V CC 电源电流：40µA
- 电池电源电流：1µA
- 电压监控器，监控有无电源故障或低电池电量警告
- 低至 V CC = 1V 时确保低电平有效RESET置位
- 8引脚DIP和SO封装
这些微处理器(µP)监控电路减少了µP系统中的电源监控和电池控制功能所需的复杂性和元件数量。与单独的IC或分立元件相比，它们显著提高了系统的可靠性和准确性。
这些器件可用于由3.0V或3.3V电源供电的系统。有关专为5V系统设计的类似器件，请参见本数据手册背面的选型指南。后缀表示不同的复位阈值电压：3.075V (T)、2.925V (S)和2.625V (R)(参见 详细说明 中的 复位阈值 部分）。所有这些器件均采用8引脚DIP和SO封装。本系列提供的功能如下：
| 器件 | 低电平有效复位 | 高电平有效复位 | 看门狗输入 | 手动复位输入 | 备用电池开关 | 电源故障阈值精度 | 电源故障比较器 | 复位窗口 |
| MAX690 | √ | √ | √ | ±4% | √ | ±75mV | ||
| MAX704 | √ | √ | √ | ±4% | √ | ±75mV | ||
| MAX802 | √ | √ | √ | ±2% | √ | ±2% | ||
| MAX804 | √ | √ | √ | ±2% | √ | ±2% | ||
| MAX805 | √ | √ | √ | ±4% | √ | ±75mV | ||
| MAX806 | √ | √ | √ | ±2% | √ | ±2% |

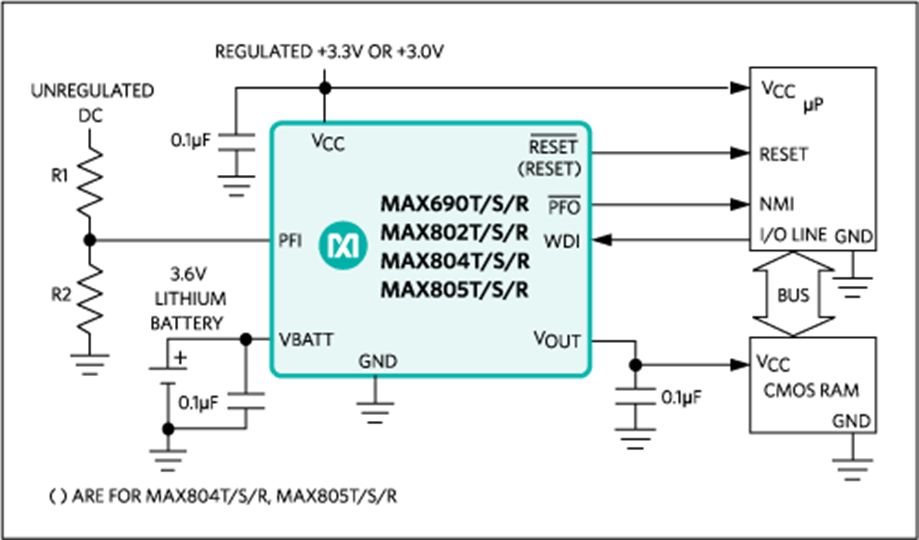

应用
- 电池供电的计算机/控制器
- 重要微处理器监控
- 嵌入式控制器
- 智能仪器
- 便携式设备
