MAX9159数据手册和产品信息

发布时间: 2024-11-11 09:19:51
来源: analog.com

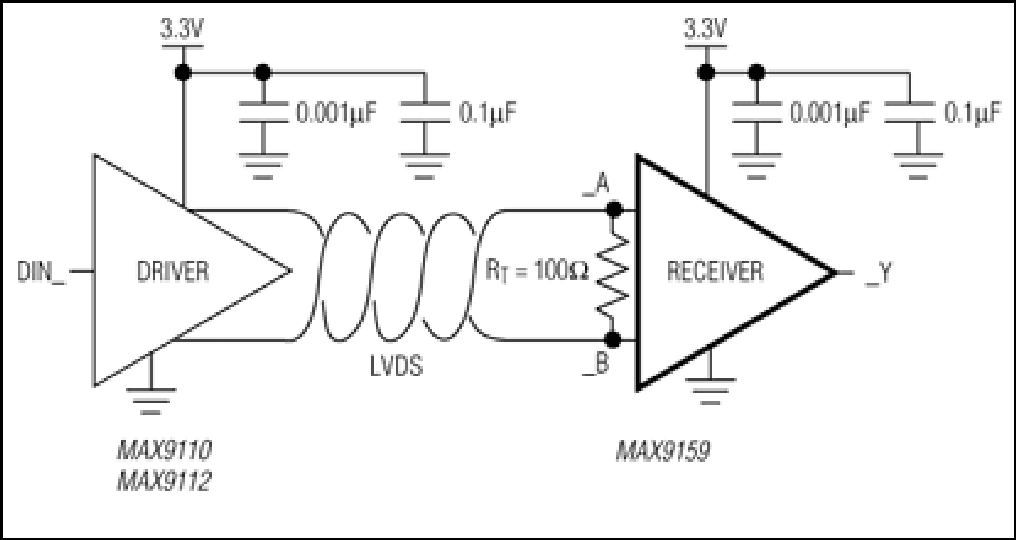

MAX9159:典型工作电路
.
特性
  • 引脚兼容于SN65LVDS9637
  • 输入无驱动时,安全失效电路设置输出为高
  • 符合ANSI TIA/EIA-644标准
  • 3.3V单电源
  • 设计用于高达400Mbps数据速率
  • ±100mV (最大)差分输入门限电压
  • 2.2ns (典型)传输延迟
  • LVDS输入具有±8kV ESD保护
  • 低电压TTL (LVTTL)逻辑输出电平
  • .

    MAX9159双路低压差分信号(LVDS)接收器,尤其适合于那些要求高速、低功耗和低噪声的应用。MAX9159引脚兼容于SN65LVDS9637。MAX9159符合ANSI TIA/EIA-644 LVDS标准,实现LVDS到LVTTL兼容电平的转换。当输入处于无驱动的开路、终端匹配或短路时,安全失效特性设置输出为高。MAX9159提供8引脚SO封装,完全满足-40°C至+85°C的扩展级温度范围。

    对于采用SOT23和SO封装、更高性能的单/双路LVDS线接收器,请参考MAX9111/MAX9113的数据资料。对于采用SOT23和SO封装的单/双路LVDS线驱动器,请参考MAX9110/MAX9112的数据资料。

    应用

    • 背板与互连应用
    • 蜂窝电话基站
    • 时钟/数据分配
    • 数字复印机
    • LCD显示器
    • 网络路由器和交换机
    • 电信交换设备
    . .
    部分模型 产品周期 描述

    数据路径管理 1

    量产

    单/双路LVDS线接收器,提供超低脉冲偏差,SOT23封装
