特性
- ±80V故障保护
-
三种工作模式
- 高达2Mbps的高速模式
- 减小EMI的斜率控制模式(40kbps至500kbps)
- 15µA低电流关断模式
- 当器件不工作时自动关断
- 自动从关断状态唤醒
- 热关断
- 限制电流
- 与ISO 11898标准完全兼容

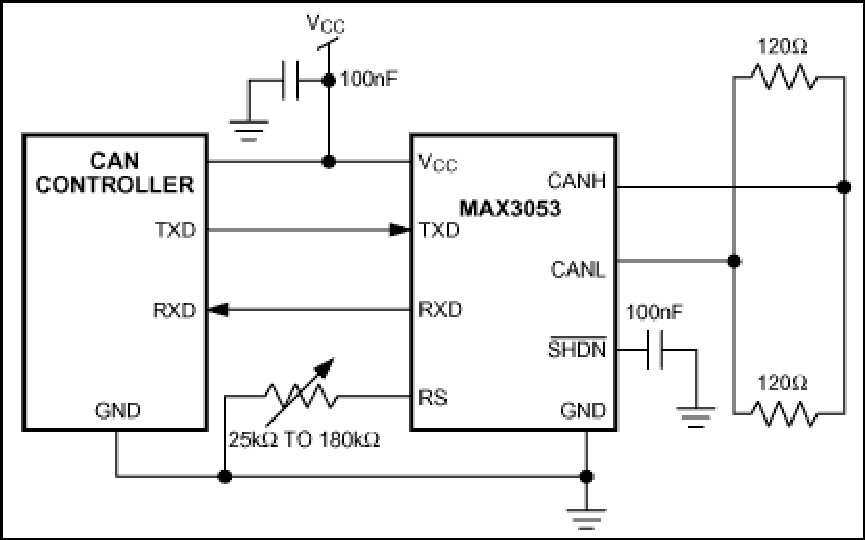

MAX3053接口连接于控制区域网(CAN)协议控制器与CAN总线的物理线路之间。其主要适用于要求数据速率高达2Mbps的工业系统，在高电压电力总线中具备±80V故障保护以防止短路。MAX3053为总线提供了差分发送能力，为CAN控制器提供了差分接收能力。
MAX3053具有三种不同的工作模式：高速，斜率控制和关断。高速模式支持高达2Mbps数据速率。斜率控制模式下，数据速率为40kbps至500kbps，因此降低了EMI并能使用无屏蔽双绞或平行电缆。在关断模式，发送器关闭，接收器转为低电流模式。
当总线或CAN控制器处于不工作状态达到或超过47ms时，一种AutoShutdown™功能将器件置为15µA关断模式。
MAX3053采用一个8引脚SO封装，规定工作于-40°C至+125°C。
应用
- HVAC控制
- 工业控制与网络
- 打印机
- 电信72V系统
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX3053ASA+ |
Small-Outline IC, Narrow (0.15in)
|
|
|
| MAX3053ASA+T |
Small-Outline IC, Narrow (0.15in)
|
|
|
| MAX3053ESA+ |
Small-Outline IC, Narrow (0.15in)
|
|
|
| MAX3053ESA+T |
Small-Outline IC, Narrow (0.15in)
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
5月 1, 2020
- 1702R
ASSEMBLY
MAX3053ASA+
量产
MAX3053ASA+T
量产
8月 28, 2018
- 1702A
ASSEMBLY
MAX3053ESA+
量产
MAX3053ESA+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
5月 1, 2020
- 1702R
ASSEMBLY
8月 28, 2018
- 1702A
ASSEMBLY
