特性
- 5路LVCMOS输出，可独立选择频率
- 参考时钟缓冲输出
- 8种可选频率：133MHz、125MHz、83MHz、66MHz、62.5MHz、50MHz、33MHz或25MHz
- 晶体或输入时钟可作为参考时钟
- 可通过I²C接口设置输出频率
- 扩频率可选择0、-1.25%或-2.5%
- 低输出周期抖动(无扩频)：< 10ps RMS
- < 220ps输出至输出扭曲
- 采用20引脚、5mm x 5mm、TQFN封装
- +3.3V供电
- 扩展级温度范围：-40°C至+85°C

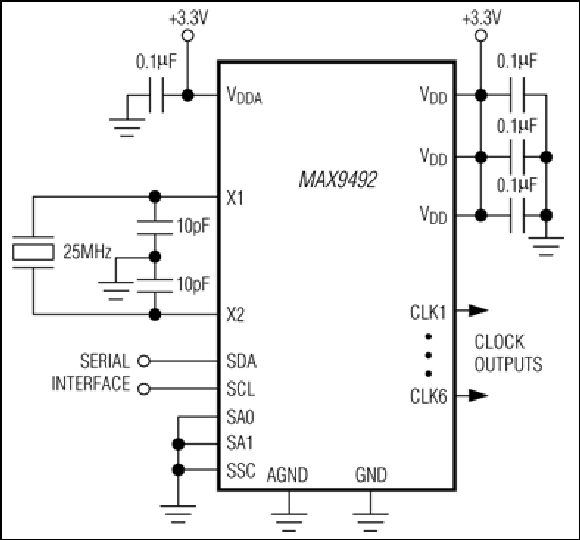

MAX9492频率合成器能够为网络路由器或交换机的时钟分配产生多路时钟。该器件提供6路缓冲时钟输出(CLK1至CLK6)。其中，CLK1是参考时钟的缓冲输出。CLK2至CLK6均可基于25MHz输入晶体独立编程，提供8种不同频率：133MHz、125MHz、83MHz、66MHz、62.5MHz、50MHz、33MHz或25MHz。所有输出都是LVCMOS单端信号。25MHz晶体或外部时钟都可作为输入时钟。MAX9492内部还带有两路锁相环(PLL)和两路环路滤波器。
通过MAX9492的I²C接口编程设置内部寄存器，选择MAX9492的输出时钟频率。该器件还具有扩频功能，降低电磁干扰(EMI)。利用该技术将基波能量扩展到较宽的频率范围，从而降低各频点的能量幅度。输出扩频率可选择-1.25%或-2.5%。
MAX9492采用3.3V电源供电，确保工作在扩展级温度范围(-40°C至+85°C)。该器件采用节省空间的20引脚、TQFN、5mm x 5mm封装。
应用
- 网络集线器、交换机和路由器
- 存储局域网/网络存储
- 电信/网络设备
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
产品 1 |
||||
|
|
多输出网络时钟发生器 |
|||
