特性
- 直接IF采样可达400MHz
-
出色的动态性能
- f IN = 3MHz/175MHz时，SNR为70.9dB/68.4dB
- f IN = 3MHz/175MHz时，SFDR为89.0dBc/76.2dBc
- -71.5dBFS小信号噪声基底
-
3.3V低功耗工作模式
- 465mW (单端时钟模式)
- 492mW (差分时钟模式)
- 63µW (关断模式)
- 全差分或单端模拟输入
- 可调满量程模拟输入范围：±0.35V至±1.10V
- 共模基准
- 二的补码或格雷码CMOS兼容输出
- 数据有效指示器简化了数字设计
- 数据超范围指示器
- 小型6mm x 6mm x 0.8mm 40引脚薄型QFN裸焊盘封装
- 可提供评估板(请定购MAX1211EVKIT)

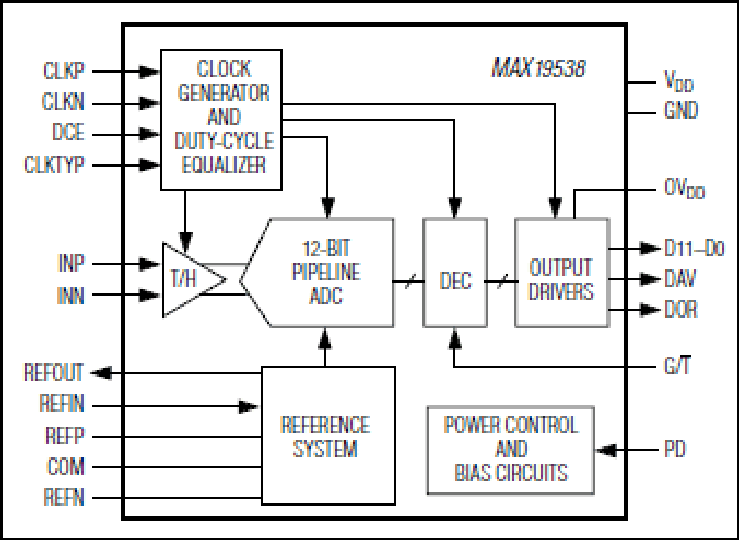

MAX19538是3.3V，12位，95Msps模数转换器(ADC)，具有全差分宽带采样/保持(T/H)输入放大器，可驱动低噪声内部量化器。模拟输入可以是单端或差分信号。MAX19538针对低功耗，小型化和高动态性能进行了优化。输入从基带到175MHz甚至更高频率时，该器件都能保持出色的动态性能，MAX19538非常适合于中频(IF)采样应用。
MAX19538采用单3.3V供电，功耗仅为492mW，在175MHz输入频率上可提供典型值为68.4dB的信噪比(SNR)。除了低功耗特性外，MAX19538还具有63µW的空闲周期关断模式，进一步降低功耗。
MAX19538具有灵活的基准结构，可使用内部的2.048V带隙基准，或使用外部基准。该基准结构允许在±0.35V至±1.10V范围内调整模拟输入满量程。在差分模拟输入电路中，MAX19538提供的共模基准简化了设计，减少了外部元件数量。
MAX19538支持单端或差分时钟输入。内部时钟占空比均衡器使MAX19538能够适应较宽范围的时钟占空比。
模数转换结果可以由12位、并行、CMOS兼容总线输出。数字输出格式通过引脚选择为二的补码或者格雷码形式。由于采用了数据有效指示器，因此无需附加外部元件来保证数字接口可靠性。单独的数字电源输入范围为1.7V至3.6V，使MAX19538能够接受多种逻辑电平。
MAX19538采用6mm x 6mm x 0.8mm, 40引脚薄型QFN裸焊盘(EP)封装，可工作于扩展级工业温度范围(-40°C至+85°C)。
若需了解所有与该器件引脚兼容的12位/14位高速ADC，请参考参数表 。
应用
- 蜂窝、点到点微波通信、HFC
- 中频和基带通信接收器：蜂窝、点到点微波、HFC、WLAN
- 低功耗数据采集
- 医学成像系统，包括正电子放射断层成像(PET)
- 便携式仪表
- 视频成像
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
标准高速模数转换器 3 |
||||
|
过期 |
12位、65Msps、中频采样ADC |
|||
|
过期 |
14位、65Msps、3.3V ADC |
|||
|
量产 |
14位、95Msps、3.3V ADC |
|||
|
产品 5 |
||||
|
|
12位、80Msps、3.3V中频采样ADC |
|||
|
|
12位，40Msps ADC |
|||
|
|
12位，65Msps ADC |
|||
|
|
12位、80Msps、3.3V ADC |
|||
|
|
14位、80Msps、3.3V ADC |
|||
评估套件 1
MAX1211EVKIT
MAX1211、MAX1206、MAX1207、MAX1208、MAX1209和MAX19538评估板
