特性
- 适用于 i Button系列的实心金属读/写面板安装探头
- 用于用户反馈信号的集成绿色LED
- 探头引导 i Button的进入
- i Button在表面上滑动以自清洁触点
- 可触及的浅探头腔简化了泥浆等碎屑的清除过程
- 探头适用于厚度不超过3mm的面板
- 触点由实心303不锈钢制成，带有蓝色尼龙绝缘层
- 预接线的公制设计，易于安装

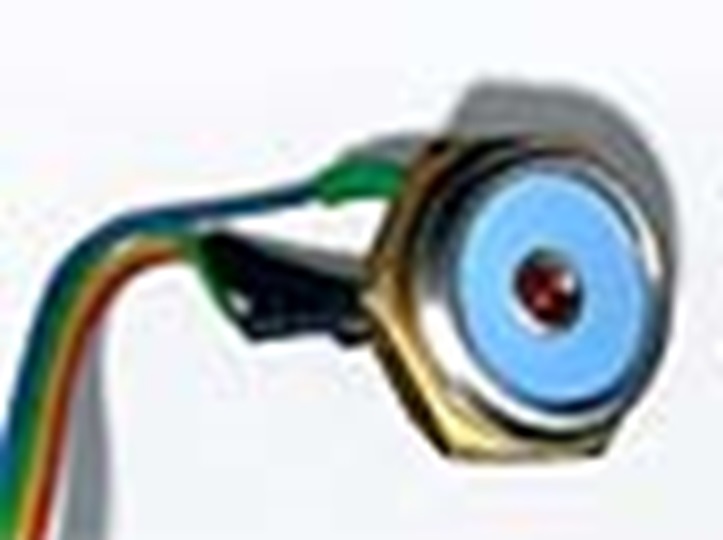

带LED的DS9092L i Button ® 探头提供与DS19xx系列 i Button之间传输数据所需的电气接触。圆形探头提供了一个自动对齐接口，可轻松匹配 i Button的MicroCan ™ 封装的圆形边缘。实心金属触点耐磨损且易于保持清洁。
DS9092L没有移动部件，因此该接口较为坚固，适用于恶劣环境。DS9092L的圆形中心触点装有LED，在电压为2.7V（典型值）时额定电流为20mA DC（最大值）。
探头配有用于面板安装的黄铜M18 x 1螺母。由于探头主体也形成接地触点，因此面板应采用非导电材料以避免接地环路。提供带连接器的30cm电缆，以便轻松连接到系统微控制器。
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| DS9092L+ | N/A |
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
8月 11, 2015
- 1479D
ASSEMBLY
DS9092L+
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
8月 11, 2015
- 1479D
ASSEMBLY
