MAX1982数据手册和产品信息

发布时间: 2024-11-11 09:18:57
来源: analog.com

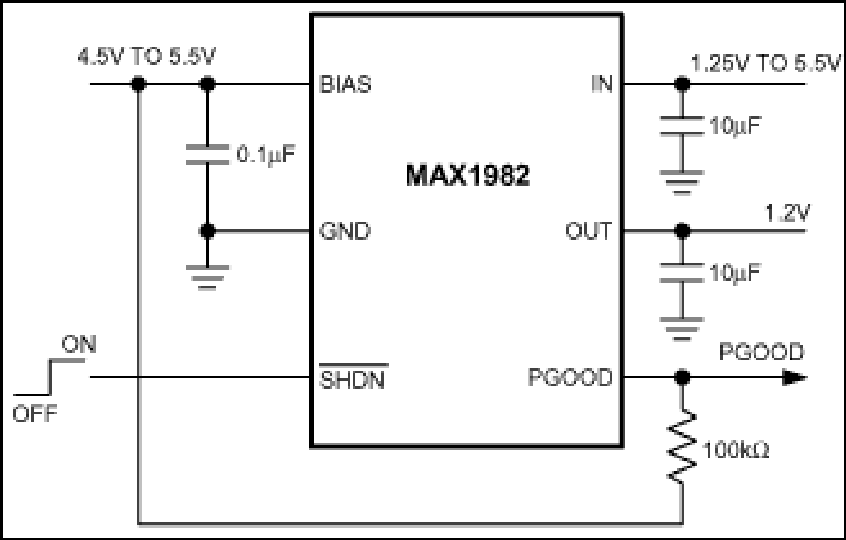

MAX1982、MAX1983:典型工作电路
.
特性
  • 1.2V、300mA的低成本VID电源
  • ±3%输出电压精度
  • 无最小负载电流要求
  • 1.25V至5.5V的输入电源
  • 5V偏置电源电压
  • 1ms上升沿传输延迟的电源就绪(PGOOD)漏极开路输出(MAX1982)
  • 可调输出电压(MAX1983)
  • 低电源电流(I BIAS + I IN = 165µA典型值)
  • 5µA (最大)关断电流
  • 小巧的6引脚SOT23封装
.

MAX1982/MAX1983是采用外部偏置电源输入的低电压,低压差线性稳压器。5V偏置电源驱动内部N沟道调整管栅极,使得这些器件尤其适合于要求从低压输入至低压输出的应用。MAX1982具有从1.25V至5.5V的输入电源输出1.2V (±3%)、300mA的能力,MAX1983具有0.8V至2V的可调输出。

MAX1982/MAX1983包括电流限制和热关断的特性,能够在发生故障时保护稳压器。这两种器件都采用6引脚SOT23封装,工作于-40°C至+85°C的温度范围。

应用

  • 蜂窝电话
  • 具有外部偏置电源的低压差稳压器
  • 笔记本电脑
  • PDA
  • VID电源
. .

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX1982EUT+ 6-SOT_23-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX1982EUT+T 6-SOT_23-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
.

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2015

- 1341_CANCELLATION

ASSEMBLY

MAX1982EUT+

量产

MAX1982EUT+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2015

- 1341_CANCELLATION

arrow down

ASSEMBLY

MAX1982EUT+

量产

MAX1982EUT+T

量产
