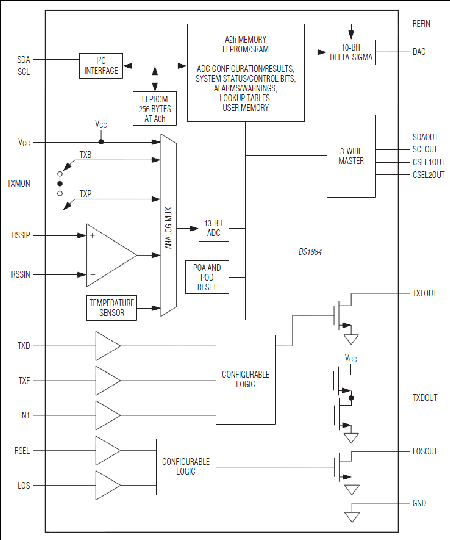

DS1884:原理框图
.
特性
  • 符合SFF-8472控制和监测的全部要求
  • 共同控制MAX3710激光器驱动器/限幅放大器以及MAX3945限幅放大器
  • MAX3710/DS1884组合支持连续模式的宽频谱以及PON应用,高达2.5GHz
  • 温度查找表(LUT)用于补偿APC跟踪误差以及双闭环变量
  • 三种激光器控制模式
    • 双闭环:激光器偏置和激光器调制由多个LUT自动控制,用于补偿双闭环校准点
    • APC环:激光器偏置自动控制,激光器调制由温度LUT控制
    • 开环:激光器偏置和激光器调制都由温度LUT控制
  • 13位ADC
    • 激光器偏置、激光器功率以及接收功率支持内部和外部校准
    • 差分接收功率输入
    • 可缩放动态范围
    • 内置直接数字温度传感器
    • 为所有被监测通道提供报警和警告标志
  • 带有温度补偿的9位DAC用于APD偏置
  • 数字I/O引脚:发送禁止输入/输出、速率选择输入/输出、LOS输入/输出、发送故障输入/输出、以及IN1状态监测和故障输入
  • 完备的故障测量系统,带有可屏蔽报警/警告
  • 灵活的密码机制提供三级安全
  • 256字节A0h以及128字节高A2h EEPROM
  • I²C兼容接口
  • 3线制主机用于与MAX3710激光器驱动器/限幅放大器以及MAX3945限幅放大器通信
.

DS1884控制和监测SFF、SFP和SFP+模块的全部功能,包括SFF-8472的所有功能。DS1884与MAX3710配合使用,能够支持所有发送器和接收器功能。DS1884包含调制电流控制和APC设置点控制并可跟踪误差调整。器件持续监测RSSI,用于产生LOS。13位模数转换器(ADC)分别监测V CC 、温度、激光器偏置、激光器调制以及接收功率,以满足全部监测要求。接收功率测量是所支持的共模电压与V CC 的差分。9位数模转换器(DAC)用于APD偏置控制的温度补偿。

应用

  • SFF、SFP和PON ONU模块
. .
部分模型 产品周期 描述

产品 2

125Mbps至2.5Gbps、集成限幅放大器/突发模式激光驱动器,带有双环路功率控制

过期

125Mbps至3.125Gbps、集成限幅放大器/激光驱动器,带有双环路功率控制

光纤监测和控制 2

不推荐用于新设计

双路、温度控制电阻器,具有内部校准监测器和加密保护

不推荐用于新设计

具有数字LDD接口的SFP+控制器

光学限幅放大器 1

不推荐用于新设计

1.0625Gbps至11.3Gbps、SFP+双通道限幅放大器
