MAX5832数据手册和产品信息

发布时间: 2024-11-11 09:18:31
来源: analog.com

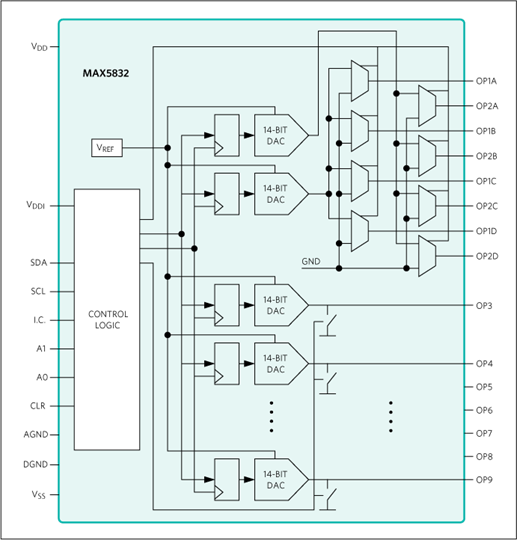

MAX5832: Functional Diagram
.
特性
  • 3.0V低电源
  • 用于输出1和2的集成多路复用器
  • 并联输出可增大电流或提高分辨率
  • I 2 C兼容串行接口
  • 内部基准电压源
  • 过温保护
  • 工作温度范围:–40°C至+105°C
  • 采用3mm x 3mm、36引脚WLP封装
.

MAX5832是一款14位、9通道电流输出数模转换器(DAC)。该器件采用+3.0V低电源供电,无需任何调整即可提供14位性能。

该器件的输出范围针对高功率可调谐激光源偏置进行了优化。9个通道各自都提供一个电流源。通道1和2提供10mA电流。内部多路复用器将每个通道的输出切换到四个外部节点之一。通道3提供2mA或20mA可选电流。通道4提供90mA电流。通道5提供180mA电流。通道6提供-60mA或+300mA可选电流。通道7提供90mA电流。通道8和9提供15mA或35mA可选电流。将DAC输出并联可增大电流或提高分辨率。该器件内置基准电压源。

该器件通过I 2 C兼容接口驱动,时钟速率高达400kHz。DAC代码通过一个独立于串行接口的高电平有效异步CLR输入重置为零。该器件提供一个单独的电源输入用于驱动接口逻辑。

MAX5832的额定工作温度范围为-40°C至+105°C,采用3mm x 3mm、36引脚WLP封装。

应用

  • 可调谐激光二极管偏置
. .
.
