特性
- 单电源供电(+2.7V至+5.25V)
- 两个单端通道(MAX157)
- 单个伪差分通道(MAX159)
-
低功耗
- 0.9mA(108ksps时,+3V)
- 100µA(10ksps时,+3V)
- 10µA(1ksps时,+3V)
- < 0.2µA(关断模式)
- 内部采样/保持
- 108ksps采样速率
- SPI/QSPI/MICROWIRE兼容型3线串行接口
- 节省空间的8引脚µMAX封装
- 提供引脚兼容的12位升级产品

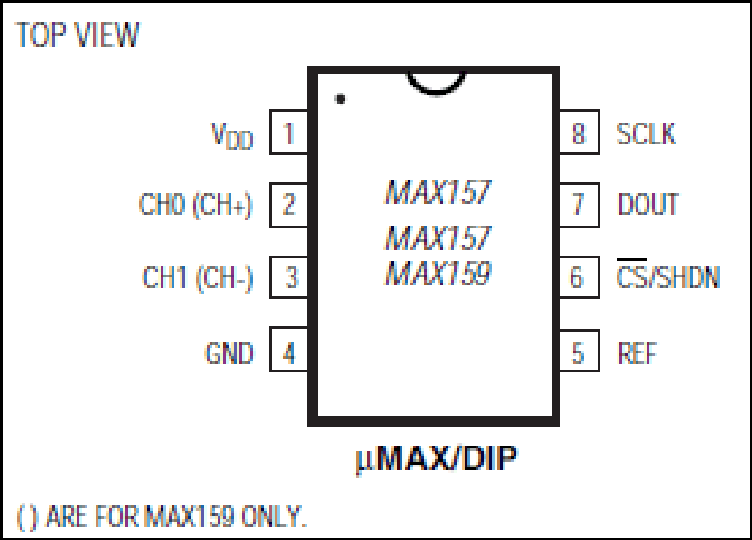

MAX157/MAX159低功耗、10位模数转换器(ADC)采用8引脚 µMAX ® 和DIP封装。两款器件均采用+2.7V至+5.25V单电源供电,特性包括7.4µs逐次逼近型ADC、自动关断、快速唤醒(2.5µs)、片内时钟和高速3线串行接口。
在108ksps的最大采样速率下功耗仅为3.2mW (V DD = +3.6V)。在较低的吞吐速率下,0.2µA自动关断电流进一步降低了功耗。
MAX157提供2通道、单端操作并接受0至V REF 的输入信号。MAX159接受0至V REF 范围内的伪差分输入。外部时钟通过SPI ™ 、QSPI ™ 和MICROWIRE ™ 兼容型3线串行接口访问数据。
这些转换器不仅具有出色的动态性能和低功耗,而且简单易用并采用小封装尺寸,非常适合电池供电数据采集应用,或其他对功耗和空间要求苛刻的电路。对于引脚兼容的12位升级产品,请参见MAX144/MAX145数据手册。
应用
- 电池供电应用
- 仪器仪表
- 隔离数据采集
- 医疗仪器
- 便携式数据记录
- 过程控制监控
- 系统监测
- 测试设备
