特性
- 谐振、全n沟道全桥拓扑
- 宽输入电压范围(4.5V至28V)
- 频率扫描保证CCFL启动
- 前馈控制具有优异的电源瞬态响应
- 可编程最大开关频率
- 模拟或数字DPWM
- 灯管断开检测，带有可调超时周期
- 故障保护，带有可调超时周期
- 一次侧限流，带有R DS(ON) 检测
- 强力栅极驱动器，支持大尺寸外部MOSFET
- 28引脚薄型QFN封装
笔记本和便携式电子显示器所采用的液晶显示器(LCD)机壳和冷阴极荧光灯(CCFL)正变得越来越薄，要求采用更加薄的CCFL电源。压电变压器(PZT)工艺的进步使便携显示器中更小尺寸、更高效以及更安全的背光逆变器的开发变为可能。相比磁性变压器，压电变压器在EMI效率、人体安全性和波形因数上具有更优异的性能。

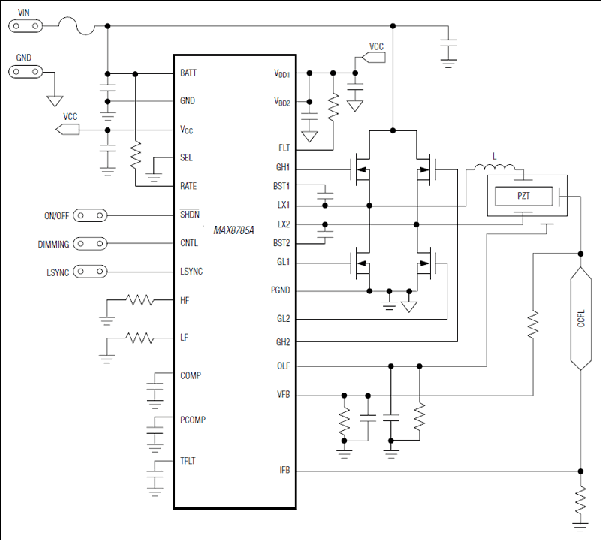

MAX8785A是一款基于压电变压器背光电源的全桥CCFL控制器。全桥拓扑可提供高频谱纯度的正弦驱动，可以协助PZT转换器高效的将电能转换为机械能而后再转换为电能。
MAX8785A采用前馈控制架构，可在维持相对恒定的开关频率的同时，提供优异的电源和负载调整率。MAX8785A提供灯管开路保护、二次侧短路保护、灯管起弧保护以及带可调超时周期的二次侧过压保护。
MAX8785A由高至低扫描开关频率直至灯管启动，保证灯管的正常启动。MAX8785A具有10:1的调光范围，采用数字脉宽调制(DPWM)方式。CCFL亮度可通过CNTL上的模拟电压或LSYNC上的外部信号设置。如果控制器与外部信号断开，器件切换至内部振荡器并继续工作。最大开关频率和DPWM频率可通过外部电阻调节。
MAX8785A栅极驱动器可驱动大功率CCFL应用中常采用的大尺寸功率MOSFET。内部5.35V线性稳压器为MOSFET驱动器和大多数内部电路供电。MAX8785A采用小尺寸、28引脚薄型QFN封装，工作在-40°C至+85°C温度范围内。
应用
- LCD TV与监视器
- 笔记本LCD
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX8785AETI+ |
28-LFCSP-5X5X0.75
|
|
