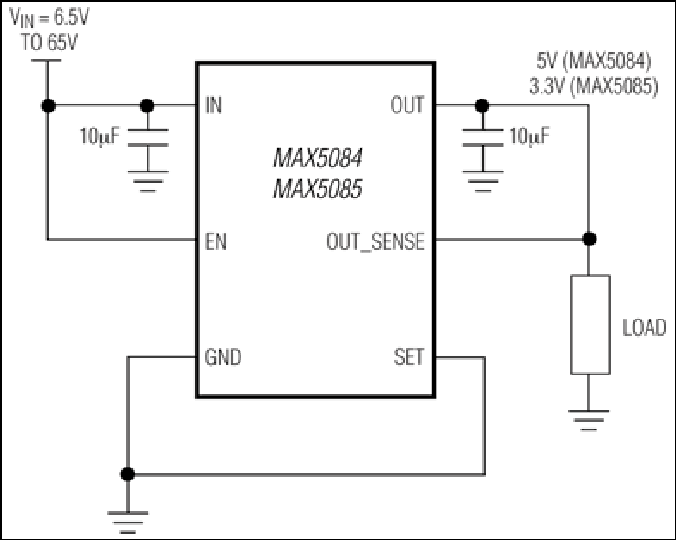

MAX5084, MAX5085:典型工作电路
.
特性
  • 宽输入电压范围(6.5V至65V)
  • 高效散热的3mm x 3mm 6引脚TDFN封装,在+70°C下可耗散1.905W功率
  • 确保200mA输出电流
  • 空载时电源电流为50µA
  • 预置3.3V、5.0V输出电压或可调(2.54V至11V)输出电压
  • 远端负载检测
  • 热关断和短路保护
  • 工作温度范围为-40°C至+125°C
  • SET输入用于调节输出电压
  • 使能输入
.

MAX5084/MAX5085高压线性稳压器的输入电压范围为6.5V至65V,提供高达200mA的输出电流。该系列器件在空载时仅消耗50µA (典型)的静态电流,关断模式(EN拉低)下仅消耗6µA电流。两款器件都含有SET输入,当SET输入接地时,可选择5V (MAX5084)或3.3V (MAX5085)的预设输出电压。另外,可以将SET引脚通过电阻分压网络接到稳压器输出端,在2.54V至11V范围内调节输出电压。MAX5084/MAX5085还包括一个OUT_SENSE引脚,能对负载电压进行远端检测,从而消除由引线电阻引起的压降。两款器件均具有短路保护和热关断功能。

MAX5084/MAX5085工作在-40°C至+125°C汽车级温度范围,并采用节省空间的3mm x 3mm、高效散热的6引脚TDFN封装。

应用

  • 家庭安全设施
  • 工业
  • 电信/网络
. .
