特性
-
行业标准的4线接口简化I/O端口扩展，最多可扩展到28路I/O，与微处理器架构无关
- 高速、26MHz、SPI/QSPI™/MICROWIRE®兼容串口
- 2.25V至5.5V工作电压
- 20或28个I/O端口，可配置为推挽式逻辑输出、施密特逻辑输入或带内部上拉的施密特逻辑输入
- 7个I/O端口具有逻辑跳变检测功能
-
低功耗降低电源要求
- 11µA (最大值)关断电流

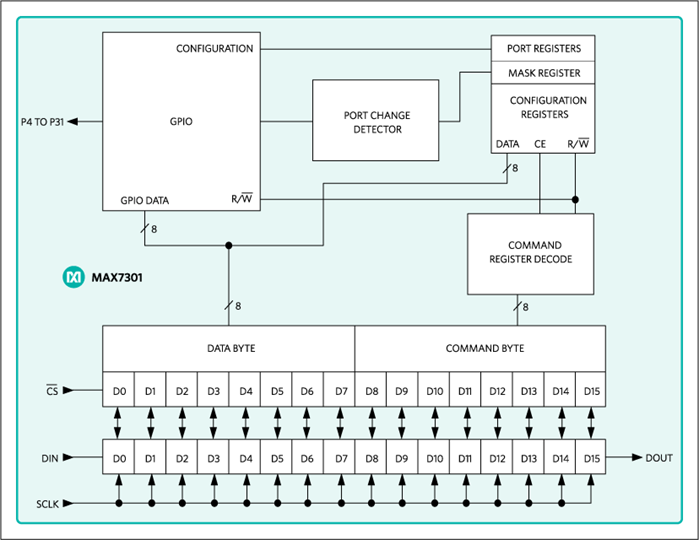

MAX7301是一款紧凑型、串行接口、I/O扩展器(或通用I/O (GPIO)外设)，为微处理器提供最多28个端口。每个端口都可独立地由用户配置为逻辑输入或逻辑输出。
每个端口都可配置为推挽式逻辑输出，能够吸取10mA，源出4.5mA，或施密特逻辑输入，带有可选的内部上拉。其中七个端口具有可配置的跳变检测逻辑，当端口逻辑电平变化时产生中断。通过一个SPI™兼容的4线串行接口可以对MAX7301进行控制。
MAX7301AAX和MAX7301ATL具有28个端口，分别采用36引脚SSOP和40引脚TQFN封装。MAX7301AAI有20个端口，分别采用28引脚SSOP封装。
如需2线I²C接口的相似器件，参见MAX7300数据资料。
对于引脚兼容、可提供24mA恒流LED驱动的端口扩展器，请参考MAX6957数据资料。
应用
- 游戏机
- 工业控制器
- 系统监视
- 白色家电
器件驱动器 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX7301AAI+ |
28-SSOP-5.3_MM
|
|
|
| MAX7301AAI+T |
28-SSOP-5.3_MM
|
|
|
| MAX7301AAX+ |
36-SSOP_W-7.62_MM
|
|
|
| MAX7301AAX+T |
36-SSOP_W-7.62_MM
|
|
|
| MAX7301ATL+ |
40-LFCSP-6X6X0.75
|
|
|
| MAX7301ATL+T |
40-LFCSP-6X6X0.75
|
|
