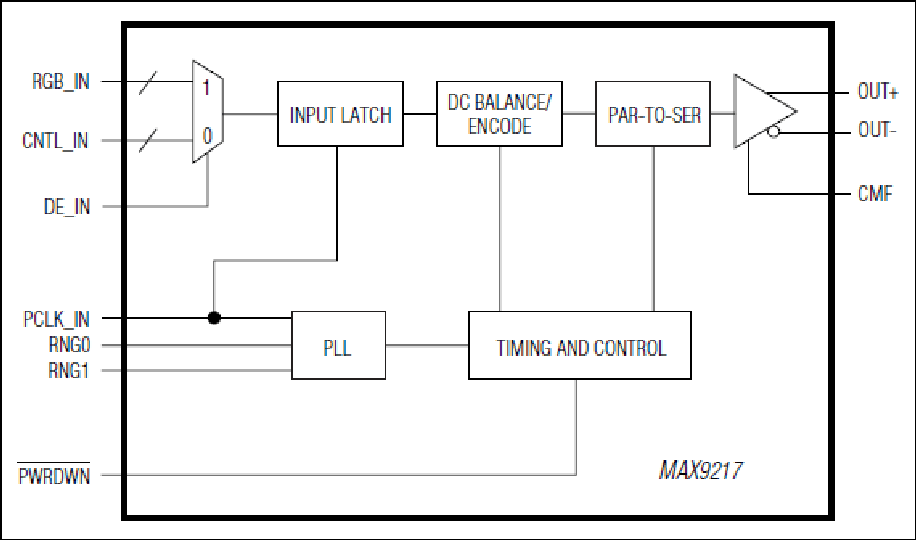

MAX9217:功能框图
.
特性
  • 专用数据编码实现DC平衡并降低EMI
  • 视频消隐期间发送控制数据
  • 5位控制数据输入为一位的误差容限
  • 相移可编程LVDS信令降低EMI
  • 输出共模滤波器降低EMI
  • 大于10m STP电缆驱动
  • 宽至±2%的参考时钟容限
  • ISO 10605 ESD保护
  • 独立输入电源实现与1.8V至3.3V逻辑接口
  • +3.3V核电压
  • 节省空间的薄型QFN和LQFP封装
  • -40°C至+85°C工作温度范围
.

MAX9217数字视频并/串转换器可将27位并行数据转换成串行数据。18位视频数据和9位控制数据经过编码,在串行接口上复用,以降低串行数据速率。数据使能输入确定视频或控制数据何时开始并/串转换。

MAX9217与MAX9218解串器组成一个完整的数字视频串行链路。可通过阻抗受控的PCB走线或双绞线实现互连。专用数据编码降低EMI并提供DC平衡。DC平衡允许使用AC耦合,为发送和接收之间提供隔离。LVDS输出采用100Ω内部端接。

ESD容限符合ISO 10605的±10kV接触放电和±30kV气隙放电规范。

MAX9217内核电压为+3.3V,独立输入电源可实现与1.8V至3.3V逻辑电平接口。这些器件可提供48引脚薄型QFN和LQFP封装,可用于-40°C至+85°C工作温度范围。

应用

  • 车载娱乐系统
  • LCD显示器
  • 导航系统显示器
  • 摄像机
.

数据手册 2

可靠性数据 1

应用笔记 2

设计笔记 2

技术文章 3

.
