MAX16833D数据手册和产品信息

发布时间: 2024-11-11 09:20:46

来源: analog.com

特性

高度，最大程度降低BOM，用于宽输入范围、高亮度LED驱动器，节省空间和成本
- +5V至+65V较宽输入电压范围，提供最高65V的Boost输出
- 集成高边pMOS亮度调节MOSFET驱动器(可单线连接至LED)
- ICTRL引脚用于模拟调光
- 集成高边电流检测放大器
- 200mV满量程、高边电流检测电压
非常容易优化效率、电路板空间和输入工作范围
- 单通道Boost、SEPIC和Buck-Boost LED驱动器
- 2%精度的1.64V基准(MAX16833B/D)
- 可编程工作频率(100kHz至1MHz)，支持同步操作
- 频率加抖支持扩频应用(MAX16833/C/G)
- 增强散热的5mm x 4.4mm、16引脚TSSOP封装，带裸焊盘
保护功能和较宽温度范围提高系统可靠性
- 短路、过压和热保护
- 故障指示输出
- -40°C至+125°C工作温度范围

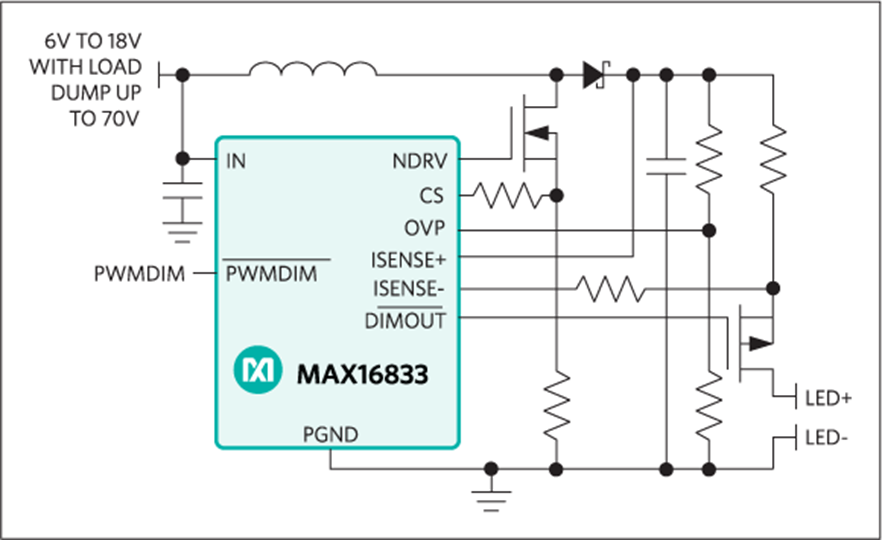

MAX16833、MAX16833B、MAX16833C、MAX16833D和MAX16833G为峰值电流控制模式LED驱动器，可配置成boost、buck-boost、SEPIC、反激和高边buck拓扑。亮度调节驱动器设计用于驱动一个与LED串联的外部p沟道管，提供较宽的亮度调节范围。该驱动器能够以较高的PWM频率切换LED电流的通断，不会出现过压和欠压状况。除了PWM调光外，IC还可以通过ICTRL的直流输入提供模拟亮度调节，IC在LED串的高边检测LED电流。

通过RT/SYNC与地之间的单个电阻设置开关频率，工作频率范围为100kHz至1MHz，当外部时钟信号电容耦合至RT/SYNC时，IC可以同步到外部时钟。MAX16833/MAX16833C可以对开关频率加抖实现扩频，MAX16833B/MAX16833D则提供误差为2%的1.64V基准电压。

该系列IC工作在5V至65V较宽的供电范围，内置3A吸入/源出栅极电流的驱动器能够在大功率LED应用中驱动功率MOSFET。其它功能包括：故障指示输出(/FLT)用于短路或高温报警，过压保护检测输入(OVP)用于过压保护。高边电流检测配合p沟道亮度调节MOSFET，允许LED串的正端短路至输入电源正端或负端，不会损坏器件，这也是该系列IC所独有的特性。
