特性
-
四个 PSE 端口
- 每个端口两个电源通道
-
完全符合 IEEE 802.3bt 3 类和 4 类标准的 PSE
- 针对 1 类、2 类、3 类和 4 类 PD 的合规支持
-
每个通道的低功耗路径损耗
- 150mΩ 感应电阻
- 30mΩ 或以下 MOSFET R DS(ON)
-
芯片组提供电气隔离
- 不再需要光电元件和隔离式 3.3V 电源
-
可靠性极高的多点 PD 检测
- 连接检查可以区分单签名和双签名 PD
-
持续、专用的每端口电源和电流监控
- 每端口电源监管
- 与 1MHz I 2 C 兼容的串行控制接口
- 高达 71.3W 的引脚或 I 2 C 可编程 PD 电源
- 采用 40 引脚 6mm × 6mm (LTC4292) QFN 封装
LTC4292/ LTC4291 芯片组是一款 4 端口供电设备 (PSE) 控制器，适合在符合 IEEE 802.3bt 3 类和 4 类标准的以太网供电 (PoE) 系统中使用。LTC4292/LTC4291 适合为符合 802.3af、802.3at 和 802.3bt 标准的 PD 供电。LTC4292/LTC4291 芯片组通过利用低 R DS(ON) 外部 MOSFET 实现行业内较低的散热，并提供每个电源通道 0.15Ω 的感应电阻。变压器隔离型通信协议替代昂贵的光电耦合器和复杂的 3.3V 电源，实现了显著的 BOM 成本节省。
先进的电源管理功能包括每端口 14 位电流监控、可编程电流限制和预选端口的通用快速关闭。免费许可证附带先进的电源管理主机软件。PD 检测使用专有的多点检测机制，对错误的 PD 识别具有出色的抗扰性。支持自动分类和 5 事件物理分类。LTC4292/LTC4291 附带一个可在高达 1MHz 频率下运行的 I 2 C 串行接口。LTC4292/LTC4291 可对引脚或 I 2 C 进行编程以将 PD 传输的功率提升到高达 71.3W。
产品选型卡 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

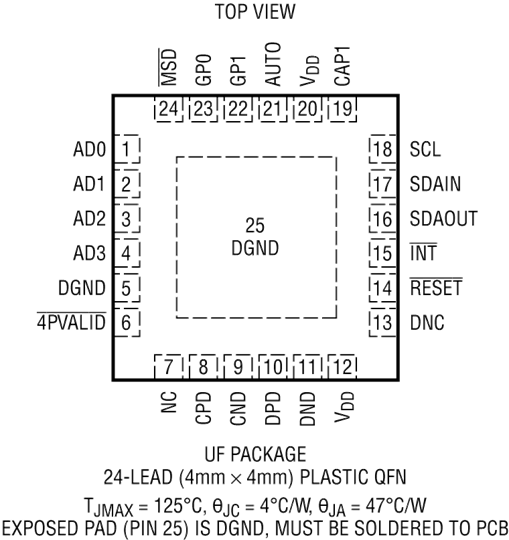

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC4292IUJ#PBF |
40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)
|
|
|
| LTC4292IUJ#TRPBF |
40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
12月 28, 2020
- 20_0245
Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTC4292IUJ#PBF
量产
LTC4292IUJ#TRPBF
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
12月 28, 2020
- 20_0245
Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTC4292IUJ#PBF
量产
LTC4292IUJ#TRPBF
量产
评估套件 1
DC2685B-KIT
DC2683A 和 DC2684A-B LTC4291-1/LTC4292 4 端口 IEEE 802.3bt PSE
